Tụ điện là gì? Cấu tạo, chức năng và nguyên lý hoạt động

Tụ điện là một trong những linh kiện xuất hiện phổ biến trên bo mạch điện tử, từ các mạch nguồn đơn giản đến thiết bị công nghệ phức tạp. Linh kiện này có khả năng tích trữ và giải phóng năng lượng điện, nhờ đó đảm nhiệm nhiều nhiệm vụ như lọc nguồn, ổn định điện áp, ghép tín hiệu và tạo khoảng thời gian trễ trong mạch.

Để hiểu cách một mạch điện tử hoạt động, việc nắm được tụ điện là gì, cấu tạo, chức năng và nguyên lý làm việc của linh kiện này là kiến thức nền tảng.

Tụ điện là gì?

Tụ điện (Capacitor) là một linh kiện điện tử thụ động có khả năng tích trữ năng lượng dưới dạng điện trường giữa hai bản dẫn điện được ngăn cách bởi một lớp vật liệu cách điện gọi là điện môi.

Khả năng tích trữ điện của tụ được đặc trưng bởi điện dung, ký hiệu là C, đơn vị là Farad (F).

Trong thực tế, Farad là đơn vị khá lớn nên các tụ điện thường được biểu thị bằng những đơn vị nhỏ hơn như:

• Microfarad (µF)
• Nanofarad (nF)
• Picofarad (pF)

Khi được kết nối với nguồn điện, tụ có thể tích lũy điện tích. Khi điều kiện mạch thay đổi, năng lượng đã tích trữ có thể được giải phóng trở lại mạch.

Đây là đặc tính giúp tụ điện đảm nhiệm nhiều vai trò khác nhau trong thiết bị điện tử. Khi tìm hiểu sâu hơn về các linh kiện và công nghệ sản xuất điện tử, bạn có thể tham khảo thêm các nội dung chuyên môn trên Luxshare ICT.

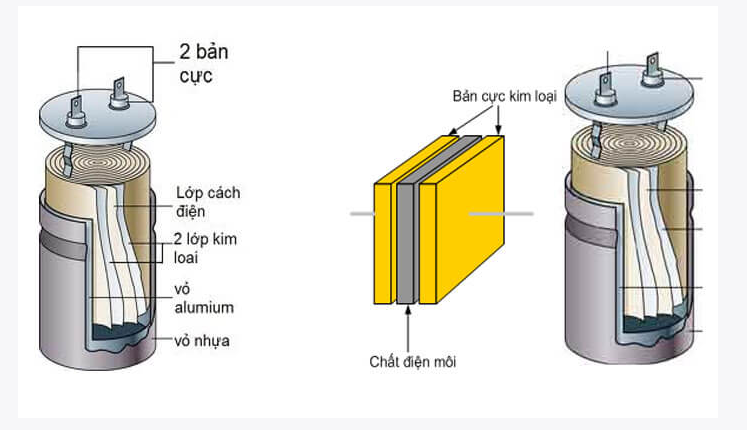

Cấu tạo của tụ điện

Cấu tạo cơ bản của một tụ điện gồm hai phần tử dẫn điện và một lớp điện môi nằm giữa.

Hai bản cực

Hai bản cực là những phần dẫn điện có nhiệm vụ tích trữ điện tích trái dấu khi tụ được đặt dưới điện áp.

Tùy loại tụ, vật liệu làm bản cực có thể khác nhau. Kích thước, hình dạng và cách bố trí bản cực cũng thay đổi theo thiết kế của từng loại linh kiện.

Lớp điện môi

Điện môi là lớp vật liệu cách điện nằm giữa hai bản cực. Vật liệu này ngăn dòng điện một chiều chạy trực tiếp từ bản cực này sang bản cực kia, đồng thời cho phép tụ hình thành điện trường để tích trữ năng lượng.

Tùy loại tụ, điện môi có thể được chế tạo từ nhiều vật liệu khác nhau như ceramic, màng polymer, oxide hoặc các vật liệu chuyên dụng khác.

Đặc tính của điện môi ảnh hưởng trực tiếp đến điện dung, điện áp chịu đựng, tổn hao và độ ổn định của tụ.

Vỏ và đầu kết nối

Tùy cấu trúc, tụ điện có thể được bao bọc bởi lớp vỏ bảo vệ bên ngoài. Hai đầu kết nối giúp đưa tụ vào mạch điện.

Với tụ chân cắm, các chân kết nối được đưa ra khỏi thân linh kiện. Trong khi đó, tụ SMD có các đầu tiếp xúc được thiết kế để hàn trực tiếp lên bề mặt PCB.

Nguyên lý hoạt động của tụ điện

Nguyên lý hoạt động của tụ điện dựa trên quá trình tích điện và phóng điện.

Khi nối tụ với nguồn điện một chiều, các điện tích bắt đầu tích tụ trên hai bản cực. Một bản tích điện dương và bản còn lại tích điện âm. Lớp điện môi ngăn không cho điện tích truyền trực tiếp qua khoảng cách giữa hai bản cực.

Khi điện áp trên tụ tăng đến gần điện áp nguồn, quá trình tích điện về cơ bản đạt trạng thái ổn định đối với mạch DC lý tưởng.

Khi tụ được kết nối với một tải hoặc mạch điện khác, điện tích tích trữ có thể dịch chuyển qua mạch ngoài, tạo thành quá trình phóng điện.

Điểm đáng chú ý là tụ điện không hoạt động giống một nguồn điện duy trì dòng điện liên tục. Nó tích trữ năng lượng và giải phóng năng lượng theo điều kiện của mạch.

Điện dung và khả năng tích điện

Điện dung thể hiện khả năng tích trữ điện tích của tụ điện. Mối quan hệ cơ bản được biểu diễn bằng:

Q = C × U

Trong đó:

• Q là điện tích, đơn vị Coulomb (C).
• C là điện dung, đơn vị Farad (F).
• U là điện áp giữa hai đầu tụ, đơn vị Volt (V).

Với cùng một mức điện áp, tụ có điện dung lớn hơn có khả năng tích trữ lượng điện tích lớn hơn.

Năng lượng được tích trữ trong tụ

Năng lượng điện trường tích trữ trong tụ được xác định theo:

W = ½CU²

Trong đó W là năng lượng tích trữ, C là điện dung và U là điện áp trên tụ.

Công thức này cũng cho thấy điện áp có ảnh hưởng đáng kể đến lượng năng lượng mà tụ có thể tích trữ.

Chức năng của tụ điện trong mạch điện tử

Tụ điện có thể thực hiện nhiều chức năng khác nhau tùy vị trí và cách kết nối trong mạch.

Lọc và làm phẳng điện áp

Đây là một trong những ứng dụng phổ biến nhất của tụ điện.

Trong mạch nguồn, điện áp sau quá trình chỉnh lưu có thể chứa thành phần dao động. Tụ điện được sử dụng để tích trữ và cung cấp lại năng lượng trong những khoảng thời gian thích hợp, từ đó giúp giảm độ dao động của điện áp.

Tụ lọc vì vậy thường xuất hiện ở khu vực nguồn vào, nguồn ra và nhiều tầng nguồn trên bo mạch.

Giảm nhiễu nguồn

Các tín hiệu nhiễu ở tần số cao có thể ảnh hưởng đến hoạt động của mạch điện tử. Một số tụ điện được bố trí gần chân cấp nguồn của IC hoặc các linh kiện khác để hỗ trợ giảm thành phần nhiễu không mong muốn.

Cách bố trí tụ cũng rất quan trọng. Trong thiết kế PCB, khoảng cách giữa tụ và linh kiện cần lọc, đường mạch và đặc tính ký sinh đều có thể ảnh hưởng đến hiệu quả thực tế.

Ghép tín hiệu

Trong một số mạch khuếch đại hoặc xử lý tín hiệu, tụ điện được sử dụng để truyền thành phần tín hiệu xoay chiều nhưng hạn chế thành phần điện áp một chiều giữa các tầng mạch.

Cách sử dụng này được gọi là ghép AC.

Nhờ đặc tính phụ thuộc vào tần số, tụ điện có thể giúp các tầng mạch hoạt động với điều kiện điện áp DC riêng nhưng vẫn truyền tín hiệu cần thiết.

Tạo mạch định thời

Khi kết hợp với điện trở, tụ điện có thể tạo thành mạch RC. Thời gian nạp và phóng của tụ được sử dụng để tạo độ trễ, lọc tín hiệu hoặc tạo các khoảng thời gian xác định trong mạch.

Đây là một trong những ứng dụng cơ bản giúp người học hiểu rõ hơn mối quan hệ giữa tụ điện và điện trở.

Lưu trữ năng lượng trong thời gian ngắn

Một số tụ có thể tích trữ một lượng năng lượng nhất định và giải phóng nhanh khi mạch cần.

Ứng dụng này xuất hiện trong nhiều hệ thống điện tử, từ mạch nguồn đến các mạch yêu cầu cung cấp năng lượng tức thời trong khoảng thời gian ngắn.

Các thông số quan trọng của tụ điện

Không nên lựa chọn tụ điện chỉ dựa vào giá trị điện dung. Một số thông số khác cũng ảnh hưởng trực tiếp đến khả năng sử dụng của linh kiện.

Điện dung

Điện dung là thông số cơ bản nhất, cho biết khả năng tích trữ điện tích của tụ.

Giá trị này phải phù hợp với yêu cầu của mạch. Tùy ứng dụng, tụ có thể có điện dung từ mức rất nhỏ tính bằng pF đến các giá trị lớn hơn tính bằng µF hoặc cao hơn nữa.

Điện áp định mức

Điện áp định mức là mức điện áp tối đa mà tụ được thiết kế để chịu trong điều kiện quy định.

Khi lựa chọn tụ, điện áp định mức cần có khoảng dự phòng phù hợp so với điện áp thực tế của mạch. Không nên sử dụng tụ ở điện áp vượt quá giới hạn thiết kế vì có thể gây hư hỏng hoặc suy giảm độ tin cậy.

Sai số điện dung

Giá trị điện dung thực tế có thể khác giá trị danh định trong một phạm vi nhất định. Sai số này được thể hiện bằng phần trăm và phụ thuộc vào loại tụ.

Với các mạch yêu cầu độ chính xác cao, dung sai của tụ cần được xem xét trong quá trình thiết kế.

ESR

ESR (Equivalent Series Resistance) là điện trở nối tiếp tương đương của tụ.

Thông số này phản ánh một phần tổn hao bên trong tụ. ESR có thể ảnh hưởng đến khả năng lọc, mức tăng nhiệt và hiệu suất của tụ, đặc biệt trong các mạch nguồn và mạch hoạt động ở tần số cao.

Nhiệt độ làm việc

Đặc tính của tụ có thể thay đổi theo nhiệt độ. Vì vậy, khoảng nhiệt độ hoạt động là thông số cần quan tâm khi thiết bị phải làm việc trong môi trường nóng, lạnh hoặc có biến động nhiệt lớn.

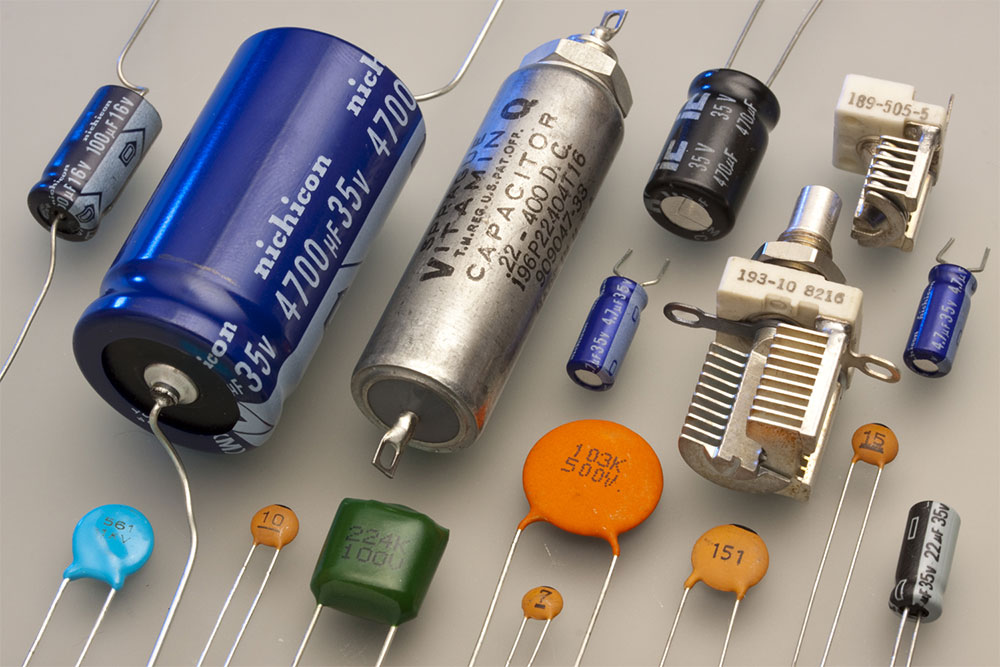

Một số loại tụ điện phổ biến

Tụ điện được phân loại theo vật liệu điện môi, cấu tạo và đặc tính sử dụng.

Tụ ceramic

Tụ ceramic sử dụng vật liệu gốm làm điện môi. Loại tụ này có nhiều kích thước nhỏ và thường được sử dụng rộng rãi trong các mạch điện tử.

Tụ ceramic đặc biệt phổ biến trong các vị trí cần lọc nhiễu hoặc ghép nối tín hiệu tùy đặc tính của từng loại.

Tụ điện phân

Tụ điện phân có khả năng đạt điện dung tương đối lớn trong kích thước phù hợp. Loại tụ này thường được sử dụng trong các mạch nguồn, mạch lọc và các vị trí cần khả năng tích trữ điện tích đáng kể.

Một số tụ điện phân có cực tính nên cần lắp đúng chiều theo yêu cầu của mạch.

Tụ tantalum

Tụ tantalum sử dụng vật liệu tantalum trong cấu trúc điện cực và điện môi. Chúng có thể cung cấp điện dung tương đối lớn so với kích thước và được sử dụng trong một số thiết kế yêu cầu đặc tính ổn định và kích thước nhỏ.

Tương tự một số loại tụ điện phân, tụ tantalum có cực tính và cần được sử dụng đúng điều kiện điện áp.

Tụ film

Tụ film sử dụng màng polymer làm điện môi. Loại tụ này có thể có độ ổn định tốt và đặc tính phù hợp với nhiều ứng dụng tín hiệu, lọc và nguồn tùy cấu tạo.

Việc lựa chọn giữa tụ film và các loại tụ khác phụ thuộc vào điện dung, điện áp, tần số, kích thước và yêu cầu của mạch.

Tụ điện một chiều và xoay chiều hoạt động như thế nào?

Tụ điện có đặc tính phụ thuộc vào sự thay đổi của điện áp theo thời gian.

Trong mạch một chiều, khi mới kết nối nguồn, tụ có thể xuất hiện dòng nạp. Sau khi điện áp trên tụ đạt trạng thái ổn định, dòng điện lý tưởng qua tụ giảm về gần bằng 0.

Ngược lại, với tín hiệu thay đổi theo thời gian, tụ liên tục trải qua quá trình nạp và phóng điện. Vì vậy, tụ có thể tham gia truyền hoặc xử lý thành phần tín hiệu thay đổi.

Đặc tính này là cơ sở để tụ điện được sử dụng trong các mạch lọc, ghép tín hiệu và xử lý tín hiệu xoay chiều.

Tụ điện được sử dụng như thế nào trên PCB?

Trên PCB, tụ điện có thể xuất hiện ở nhiều khu vực khác nhau tùy chức năng.

Tụ lọc nguồn thường được đặt gần các linh kiện cần nguồn ổn định. Tụ ghép tín hiệu có thể nằm giữa các tầng xử lý. Những tụ có nhiệm vụ giảm nhiễu cao tần thường được bố trí rất gần chân nguồn của IC để giảm chiều dài đường dẫn.

Với tụ SMD, linh kiện được đặt trực tiếp lên bề mặt PCB và thường được lắp đặt tự động bằng dây chuyền SMT. Trong quá trình sản xuất, vị trí, hướng đặt, lượng kem hàn và chất lượng mối hàn đều có thể ảnh hưởng đến độ tin cậy của linh kiện sau lắp ráp.

Những kiến thức liên quan đến linh kiện, PCB và công nghệ sản xuất điện tử có thể tiếp tục được tìm hiểu trong chuyên mục kiến thức của Luxshare ICT.

Những lưu ý khi lựa chọn tụ điện

Một tụ điện phù hợp cần đáp ứng đồng thời nhiều yêu cầu của mạch, không chỉ riêng điện dung.

Một số yếu tố cần kiểm tra gồm:

• Điện dung danh định.
• Điện áp định mức.
• Sai số điện dung.
• ESR và đặc tính tổn hao.
• Dải nhiệt độ hoạt động.
• Kích thước và kiểu đóng gói.
• Cực tính đối với các loại tụ có phân cực.
• Đặc tính tần số.
• Tuổi thọ trong điều kiện làm việc.
• Khả năng tương thích với phương pháp lắp ráp.

Đối với sản xuất số lượng lớn, ngoài thông số kỹ thuật, tính ổn định của nguồn cung và khả năng đáp ứng yêu cầu sản xuất cũng là những yếu tố cần được xem xét.

Kết luận

Tụ điện là linh kiện điện tử thụ động có khả năng tích trữ và giải phóng năng lượng dưới dạng điện trường. Nhờ đặc tính này, tụ được sử dụng trong nhiều nhiệm vụ như lọc nguồn, giảm nhiễu, ghép tín hiệu, tạo mạch định thời và hỗ trợ ổn định hoạt động của thiết bị.

Để sử dụng tụ điện đúng cách, cần quan tâm đến nhiều thông số như điện dung, điện áp định mức, sai số, ESR và nhiệt độ làm việc. Trong sản xuất điện tử hiện đại, việc lựa chọn đúng loại tụ và phương pháp lắp ráp phù hợp cũng góp phần đảm bảo độ ổn định và độ tin cậy của bo mạch.
