LED là một loại linh kiện bán dẫn có khả năng phát sáng khi có dòng điện chạy qua theo điều kiện phù hợp. Nhờ kích thước nhỏ, hiệu suất phát sáng cao và khả năng đáp ứng nhanh, LED được sử dụng rộng rãi trong thiết bị điện tử, đèn chiếu sáng, màn hình và nhiều hệ thống hiển thị. Để hiểu cách LED hoạt động, cần xem xét cấu tạo của linh kiện bán dẫn bên trong và cơ chế phát sáng khi các hạt mang điện kết hợp với nhau.

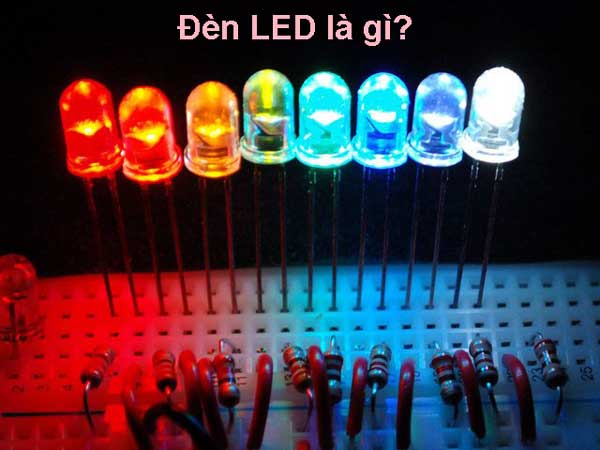

LED là gì?
LED là viết tắt của Light Emitting Diode, nghĩa là điốt phát quang. Đây là một linh kiện bán dẫn có cấu trúc tương tự diode nhưng được thiết kế để phát ra ánh sáng khi hoạt động ở trạng thái phân cực thuận. LED có hai cực chính là anode (A) và cathode (K). Khi được cấp điện đúng chiều và trong giới hạn cho phép, dòng điện chạy qua vùng phát sáng của LED và tạo ra photon. Màu sắc ánh sáng phụ thuộc chủ yếu vào vật liệu bán dẫn được sử dụng. Vì vậy, các loại LED khác nhau có thể phát ra ánh sáng đỏ, xanh lá, xanh dương, vàng hoặc ánh sáng trắng.

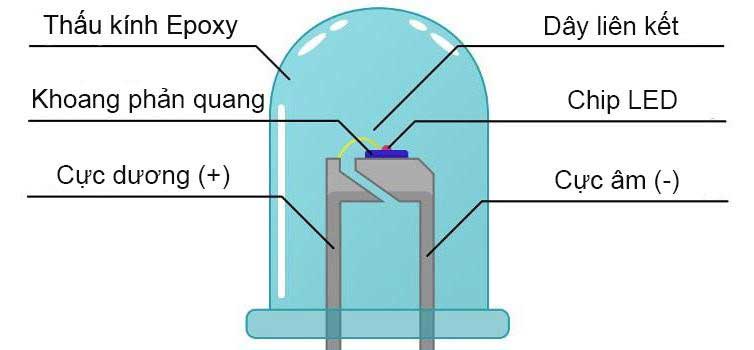

Cấu tạo của LED
Một LED thông dụng gồm nhiều bộ phận phối hợp với nhau để tạo ra và đưa ánh sáng ra bên ngoài.
Chip LED
Chip LED là phần tử bán dẫn trực tiếp tạo ra ánh sáng. Đây là bộ phận quan trọng nhất quyết định đặc tính điện và quang của LED. Chip có cấu trúc bán dẫn gồm các vùng vật liệu với đặc tính khác nhau, tạo thành vùng tiếp giáp nơi quá trình phát quang diễn ra.
Hai cực kết nối
LED có hai cực là anode và cathode để kết nối với mạch điện. Ở LED dạng thông thường, hai chân có thể được thiết kế với chiều dài khác nhau để hỗ trợ nhận biết cực. Tuy nhiên, cách nhận biết còn phụ thuộc vào kiểu đóng gói nên khi lắp ráp vẫn cần kiểm tra đúng datasheet hoặc ký hiệu của linh kiện.
Vỏ và vật liệu đóng gói
Chip LED được đặt trong phần vỏ bảo vệ. Vỏ vừa bảo vệ linh kiện khỏi tác động bên ngoài vừa hỗ trợ định hướng ánh sáng. Với LED công suất cao, cấu trúc đóng gói còn phải hỗ trợ truyền nhiệt từ chip ra bên ngoài để hạn chế nhiệt độ tăng quá mức.
Bộ phận quang học
Một số LED có thấu kính hoặc cấu trúc quang học giúp định hướng và phân bố ánh sáng theo yêu cầu. Thiết kế này đặc biệt quan trọng với LED dùng trong chiếu sáng và hiển thị.
Nguyên lý phát sáng của LED
Nguyên lý phát sáng của LED dựa trên hiện tượng phát quang điện trong vật liệu bán dẫn. Khi LED được phân cực thuận, các hạt mang điện từ hai phía của tiếp giáp bán dẫn di chuyển về vùng tiếp giáp và tái hợp. Trong quá trình này, năng lượng được giải phóng dưới dạng photon, tạo ra ánh sáng nhìn thấy hoặc bức xạ ở vùng bước sóng phù hợp.
Bước sóng của photon phụ thuộc vào đặc tính năng lượng của vật liệu bán dẫn. Vì vậy, việc thay đổi vật liệu chế tạo chip có thể tạo ra các màu ánh sáng khác nhau.
Với LED trắng, ánh sáng trắng có thể được tạo ra bằng nhiều phương pháp, trong đó phổ biến là sử dụng LED xanh dương kết hợp với vật liệu phosphor để chuyển đổi một phần ánh sáng thành các thành phần bước sóng khác.
Đặc điểm của LED
LED có một số đặc điểm khiến linh kiện này được sử dụng rộng rãi trong thiết bị điện tử và hệ thống chiếu sáng.
Khả năng phát sáng nhanh
LED có thời gian đáp ứng nhanh do quá trình phát sáng xảy ra trực tiếp trong linh kiện bán dẫn. Đặc điểm này phù hợp với các ứng dụng hiển thị và tín hiệu cần chuyển trạng thái nhanh.
Kích thước nhỏ
LED có thể được đóng gói với nhiều kích thước khác nhau, từ loại LED chân cắm đến LED SMD kích thước nhỏ. Điều này giúp linh hoạt khi thiết kế mạch điện tử và thiết bị chiếu sáng.
Tiêu thụ điện phù hợp với nhiều ứng dụng
LED có thể tạo ra ánh sáng với công suất tương đối thấp so với nhiều công nghệ chiếu sáng truyền thống. Mức tiêu thụ điện thực tế phụ thuộc vào loại LED, công suất và thiết kế của hệ thống.
Cần kiểm soát dòng điện
LED không nên được cấp nguồn trực tiếp mà không xét đến đặc tính điện của linh kiện. Dòng điện qua LED cần được giới hạn phù hợp để tránh làm linh kiện hoạt động quá mức. Trong các mạch điện tử, việc giới hạn dòng có thể được thực hiện bằng điện trở, mạch điều khiển dòng hoặc driver LED tùy thiết kế.
Các loại LED phổ biến
LED có thể được phân loại theo cấu tạo, công suất, kiểu đóng gói hoặc mục đích sử dụng.
LED chân cắm
LED chân cắm có hai hoặc nhiều chân để gắn qua lỗ trên PCB. Loại này thường được sử dụng cho đèn báo, hiển thị trạng thái và các mạch điện tử đơn giản.
LED SMD
LED SMD được thiết kế để gắn trực tiếp lên bề mặt PCB. Kích thước nhỏ và khả năng bố trí với mật độ cao giúp loại LED này phù hợp với thiết bị điện tử hiện đại và các module chiếu sáng.
LED công suất cao
LED công suất cao có khả năng hoạt động ở mức công suất lớn hơn các LED chỉ dùng làm đèn báo. Do lượng nhiệt phát sinh cao hơn, loại LED này cần được thiết kế tản nhiệt phù hợp.
LED RGB
LED RGB tích hợp ba thành phần phát sáng đỏ, xanh lá và xanh dương. Bằng cách điều khiển cường độ của từng thành phần, hệ thống có thể tạo ra nhiều màu sắc khác nhau.
Ứng dụng của LED
LED được sử dụng trong nhiều lĩnh vực nhờ khả năng phát sáng, kích thước đa dạng và khả năng điều khiển linh hoạt.
Đèn báo và hiển thị
LED có thể được dùng làm đèn báo trạng thái nguồn, hoạt động, lỗi hoặc tín hiệu trên các thiết bị điện tử. Ngoài LED đơn, nhiều LED có thể được kết hợp thành ma trận hoặc module để tạo thành bảng hiển thị.
Màn hình LED
Các LED được bố trí thành điểm ảnh để tạo hình ảnh và nội dung hiển thị. Mỗi điểm ảnh có thể sử dụng các thành phần màu khác nhau để tạo ra màu sắc theo tín hiệu điều khiển.

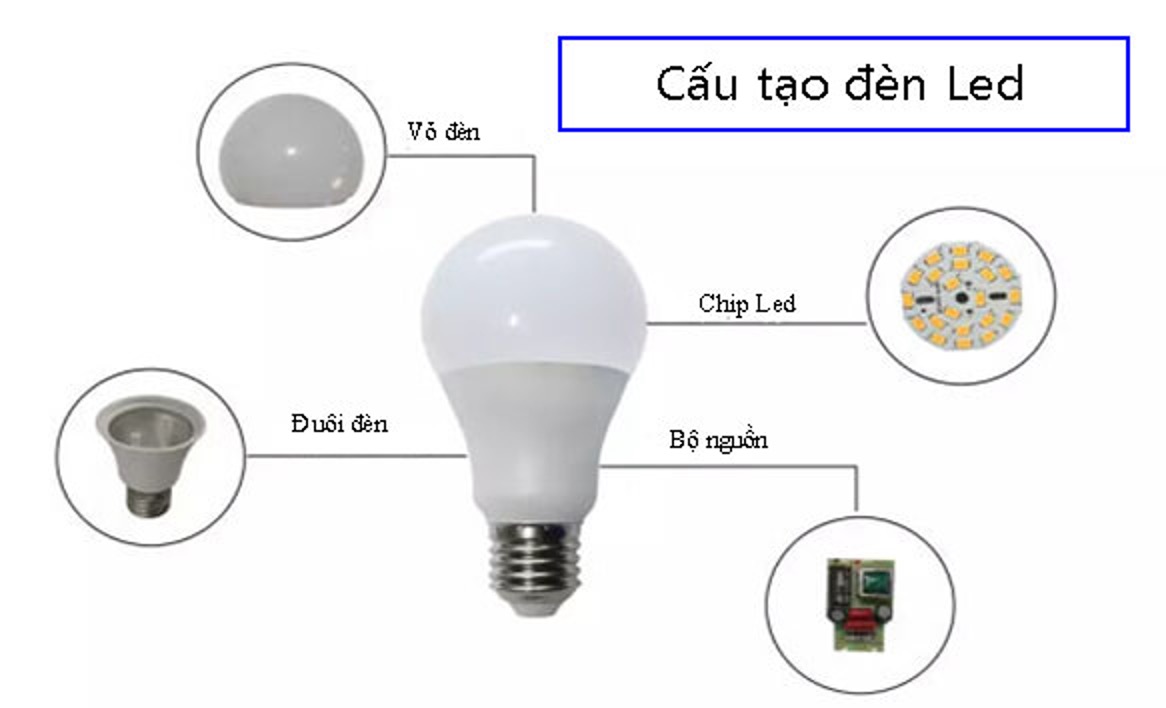

Đèn chiếu sáng
LED được sử dụng rộng rãi trong bóng đèn, đèn âm trần, đèn đường, đèn nhà xưởng và nhiều hệ thống chiếu sáng khác. Trong các sản phẩm chiếu sáng, chip LED thường được kết hợp với mạch driver, bộ phận tản nhiệt và hệ thống quang học để tạo thành một bộ đèn hoàn chỉnh.
Thiết bị điện tử
LED xuất hiện trong nhiều thiết bị điện tử dưới dạng đèn báo, nguồn sáng cho cảm biến quang học hoặc thành phần hiển thị. Trong quá trình tìm hiểu các linh kiện điện tử, bạn có thể tham khảo thêm chuyên mục kiến thức để mở rộng thông tin về diode, transistor, IC và các linh kiện liên quan.
LED trong sản xuất thiết bị điện tử
LED có thể được sử dụng dưới nhiều dạng linh kiện khác nhau trong sản phẩm điện tử, từ LED báo trạng thái đến các module hiển thị và hệ thống chiếu sáng tích hợp. Trong quá trình sản xuất, các yếu tố như loại chip, kiểu đóng gói, đặc tính quang điện, khả năng tản nhiệt và độ ổn định của linh kiện đều cần được kiểm soát theo yêu cầu thiết kế. Đối với các doanh nghiệp sản xuất điện tử như Luxshare ICT, việc kiểm soát chất lượng linh kiện và quá trình lắp ráp là yếu tố quan trọng để đảm bảo các module điện tử hoạt động ổn định.
Kết luận
LED là linh kiện bán dẫn có khả năng phát sáng nhờ hiện tượng phát quang điện khi được phân cực phù hợp. Cấu tạo cơ bản gồm chip bán dẫn, các cực kết nối và phần vỏ đóng gói, trong khi màu sắc ánh sáng phụ thuộc vào vật liệu bán dẫn và cấu trúc phát sáng. Từ đèn báo, màn hình đến hệ thống chiếu sáng, LED có mặt trong nhiều thiết bị điện tử và sản phẩm công nghệ. Khi sử dụng, cần chú ý đến dòng điện, điện áp và khả năng tản nhiệt để đảm bảo LED hoạt động ổn định và đạt độ bền phù hợp.
