Trong một thiết bị điện tử, PCB mới chỉ là nền tảng để tạo các kết nối điện. Khi các linh kiện được đưa lên bo mạch, hàn và kiểm tra để tạo thành một cụm mạch có khả năng thực hiện chức năng, sản phẩm đó được gọi là PCBA.

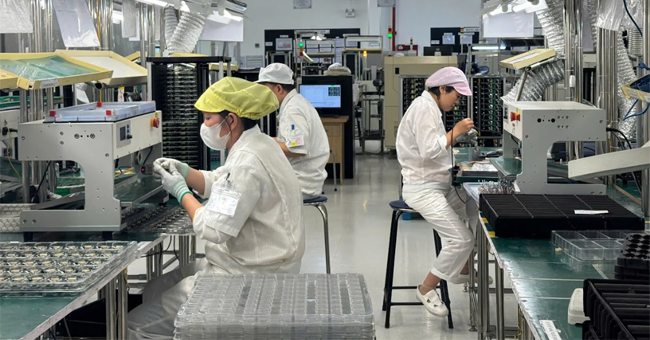

PCBA là gì?
PCBA (Printed Circuit Board Assembly) là bo mạch PCB đã được lắp ráp linh kiện và hoàn thiện các kết nối cần thiết. Quá trình này biến một PCB chưa gắn linh kiện thành một cụm mạch điện tử có thể đưa vào thiết bị hoặc tiếp tục qua các công đoạn kiểm tra, tích hợp. Có thể phân biệt đơn giản:
- PCB: bo mạch in với nền vật liệu, đường dẫn điện và các vị trí kết nối.
- PCBA: PCB sau khi đã được gắn các linh kiện điện tử như IC, điện trở, tụ điện, connector…
- Thiết bị điện tử hoàn chỉnh: sản phẩm cuối cùng có thể bao gồm một hoặc nhiều PCBA cùng các bộ phận cơ khí, nguồn, vỏ và thành phần khác.
Vì vậy, PCBA là cầu nối giữa bo mạch PCB và cụm điện tử hoàn chỉnh trong sản phẩm.
Quy trình lắp ráp PCBA gồm những công đoạn nào?
Quy trình thực tế có thể thay đổi theo thiết kế sản phẩm, loại linh kiện và yêu cầu kiểm tra. Tuy nhiên, một quy trình PCBA điển hình thường xoay quanh các bước chính sau.
Chuẩn bị PCB và linh kiện
Trước khi lắp ráp, PCB và toàn bộ linh kiện cần được chuẩn bị theo thiết kế và danh sách vật tư. Các thông tin như vị trí linh kiện, mã linh kiện, hướng lắp và số lượng phải được xác định chính xác. Đây là cơ sở để máy móc và nhân sự thực hiện lắp ráp đúng với thiết kế.
In kem hàn
Với công nghệ SMT, kem hàn được đưa lên những vị trí pad cần gắn linh kiện. Lượng kem hàn phải được kiểm soát phù hợp. Quá ít có thể làm mối hàn không đảm bảo, trong khi quá nhiều có thể gây cầu hàn hoặc các lỗi liên quan đến khoảng cách giữa các pad. Công đoạn này thường được kiểm tra bằng SPI để đánh giá lượng, vị trí và hình dạng kem hàn trước khi linh kiện được đặt lên PCB.
Gắn linh kiện
Máy gắp linh kiện SMT sẽ lấy linh kiện từ feeder, xác định vị trí và đặt chúng lên những vị trí tương ứng trên PCB. Với linh kiện SMD có kích thước nhỏ và số lượng lớn, công đoạn này yêu cầu độ chính xác cao để đảm bảo linh kiện được đặt đúng vị trí và đúng hướng. Những linh kiện không phù hợp với SMT hoặc được thiết kế cho công nghệ xuyên lỗ có thể được lắp bằng phương pháp THT ở các công đoạn tiếp theo.
Hàn linh kiện
Sau khi linh kiện SMT được đặt lên PCB, bo mạch thường đi qua lò hàn reflow. Nhiệt độ được kiểm soát theo từng vùng để làm nóng chảy kem hàn, tạo liên kết giữa chân linh kiện và pad trên PCB. Đối với linh kiện xuyên lỗ, tùy thiết kế có thể sử dụng hàn sóng hoặc phương pháp hàn phù hợp khác. Sau công đoạn này, linh kiện được cố định và tạo kết nối điện với bo mạch.
Kiểm tra mối hàn và vị trí linh kiện
Bo mạch sau hàn cần được kiểm tra để phát hiện những lỗi như linh kiện sai vị trí, thiếu linh kiện, lệch linh kiện, cầu hàn hoặc lỗi mối hàn. AOI thường được sử dụng để kiểm tra ngoại quan tự động dựa trên hình ảnh. Với những yêu cầu kiểm tra sâu hơn, nhà sản xuất có thể kết hợp thêm các phương pháp kiểm tra khác tùy loại sản phẩm.
Kiểm tra chức năng
Kiểm tra chức năng nhằm xác định PCBA có hoạt động đúng theo yêu cầu thiết kế hay không. Tùy sản phẩm, bước này có thể kiểm tra nguồn điện, tín hiệu, giao tiếp, chức năng điều khiển hoặc những đặc tính điện cụ thể. Đây là bước chuyển từ việc xác nhận “linh kiện đã được lắp đúng” sang xác nhận “bo mạch thực sự hoạt động đúng”.

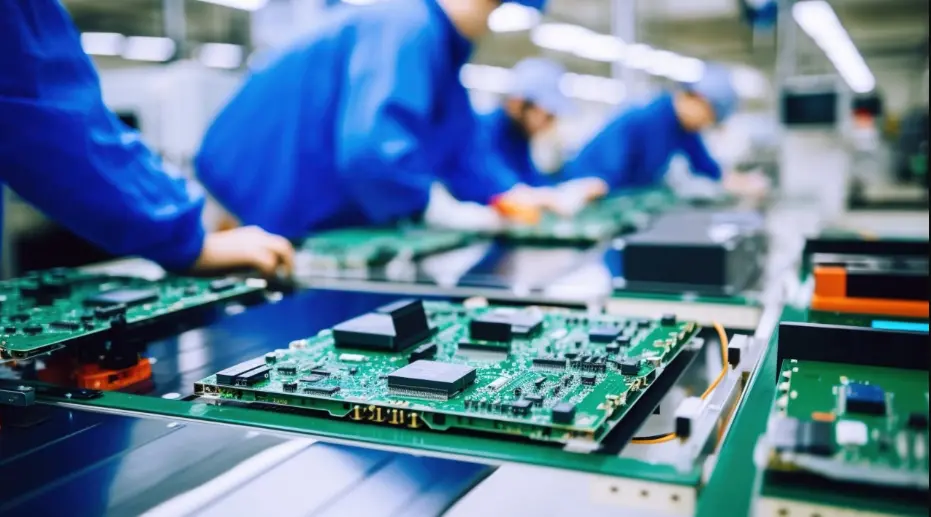

Vai trò của PCBA trong sản xuất điện tử
PCBA giữ vị trí trung tâm trong quá trình biến thiết kế mạch thành một cụm điện tử có thể sử dụng trong sản phẩm.
Biến thiết kế mạch thành cụm điện tử thực tế
Thiết kế trên sơ đồ mạch chỉ mô tả cách các linh kiện cần được kết nối. PCBA là kết quả của quá trình đưa thiết kế đó vào một bo mạch thực tế. Các linh kiện, đường dẫn và kết nối được kết hợp thành một cụm có thể kiểm tra và vận hành.
Tích hợp nhiều chức năng trên một bo mạch
Một PCBA có thể chứa từ một số linh kiện đơn giản đến hàng nghìn linh kiện tùy độ phức tạp của thiết bị. Nhờ đó, nhiều chức năng như xử lý tín hiệu, điều khiển, cấp nguồn, giao tiếp và cảm biến có thể được tích hợp trên cùng một cụm mạch.
Tạo đơn vị mạch để tích hợp vào sản phẩm
PCBA thường được sử dụng như một module điện tử trong sản phẩm cuối cùng. Sau khi kiểm tra đạt yêu cầu, PCBA có thể được đưa vào điện thoại, thiết bị mạng, thiết bị gia dụng, ô tô hoặc các hệ thống điện tử công nghiệp. Cách tổ chức này giúp quá trình sản xuất thiết bị phân chia rõ phần điện tử và các bộ phận khác của sản phẩm.
Ảnh hưởng trực tiếp đến chất lượng sản phẩm
Chất lượng PCBA không chỉ phụ thuộc vào việc sử dụng linh kiện đúng mà còn liên quan đến độ chính xác của quá trình lắp ráp và hàn. Một lỗi nhỏ như linh kiện sai vị trí, mối hàn không đạt hoặc kết nối không chính xác có thể khiến cả cụm mạch hoạt động không ổn định. Vì vậy, kiểm soát PCBA là một phần quan trọng trong sản xuất thiết bị điện tử. Các công nghệ và hoạt động sản xuất liên quan có thể được tìm hiểu thêm tại Luxshare ICT.
PCBA khác gì với PCB?
Điểm khác biệt nằm ở trạng thái của bo mạch:
| Tiêu chí | PCB | PCBA |
|---|---|---|
| Bản chất | Bo mạch in | PCB đã lắp ráp linh kiện |
| Linh kiện | Chưa lắp hoặc chưa hoàn thiện | Đã được lắp và hàn |
| Đường dẫn điện | Có | Có |
| Khả năng thực hiện chức năng mạch | Chưa đầy đủ | Có thể kiểm tra và vận hành |
| Vị trí trong sản xuất | Nền tảng của cụm mạch | Cụm mạch điện tử sau lắp ráp |
Có thể hiểu ngắn gọn: PCB là bo mạch, còn PCBA là bo mạch sau khi đã trở thành một cụm điện tử hoàn chỉnh về mặt lắp ráp.
PCBA có ý nghĩa gì đối với sản xuất điện tử?
Trong sản xuất điện tử, PCBA là điểm kết nối giữa thiết kế mạch, linh kiện và sản phẩm thực tế. Từ PCB ban đầu, các công đoạn lắp ráp và kiểm tra tạo ra một cụm mạch có thể đưa vào thiết bị.
Vì vậy, hiệu quả của quá trình PCBA ảnh hưởng trực tiếp đến độ chính xác, khả năng kiểm tra và tính ổn định của sản phẩm điện tử. Những kiến thức liên quan đến PCBA và sản xuất điện tử có thể xem thêm tại chuyên mục kiến thức.
Kết luận
PCBA là PCB đã được lắp ráp linh kiện, hàn và kiểm tra để trở thành một cụm mạch điện tử có thể sử dụng trong sản phẩm. Quy trình cơ bản gồm chuẩn bị vật tư, in kem hàn, gắn linh kiện, hàn, kiểm tra và kiểm tra chức năng. Trong sản xuất điện tử, PCBA giữ vai trò biến thiết kế mạch thành cụm điện tử thực tế, đồng thời tạo nền tảng để tích hợp các chức năng điện tử vào sản phẩm hoàn chỉnh.
