Trong các mạch xử lý tín hiệu analog, Op Amp là linh kiện đảm nhiệm nhiều chức năng hơn một bộ khuếch đại thông thường. Bằng cách kết hợp Op Amp với điện trở, tụ điện và đường phản hồi, mạch có thể thực hiện khuếch đại, cộng, trừ, lọc hoặc chuyển đổi tín hiệu. Vì vậy, để hiểu Op Amp, điểm quan trọng không chỉ là biết linh kiện này có hai đầu vào và một đầu ra, mà là hiểu phản hồi âm giúp xác định cách Op Amp xử lý tín hiệu.
Op Amp là gì?
Op Amp (Operational Amplifier), hay bộ khuếch đại thuật toán, là một mạch khuếch đại điện tử được thiết kế để xử lý tín hiệu analog.

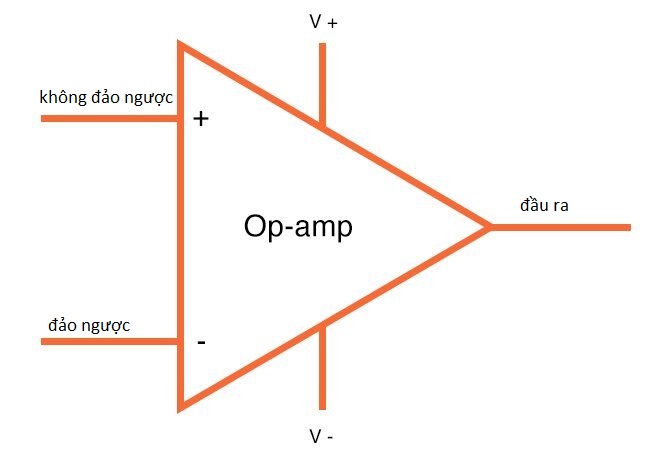

Một Op Amp cơ bản có:
- Đầu vào đảo (-): tín hiệu đưa vào đây có xu hướng tạo ra tín hiệu đầu ra ngược pha.
- Đầu vào không đảo (+): tín hiệu tại đây có xu hướng tạo ra tín hiệu đầu ra cùng pha.
- Đầu ra: cung cấp tín hiệu sau khi được khuếch đại và xử lý.
- Các chân nguồn: cung cấp năng lượng cho mạch Op Amp hoạt động.
Trong thực tế, Op Amp thường được tích hợp dưới dạng IC thay vì sử dụng một mạch khuếch đại rời.

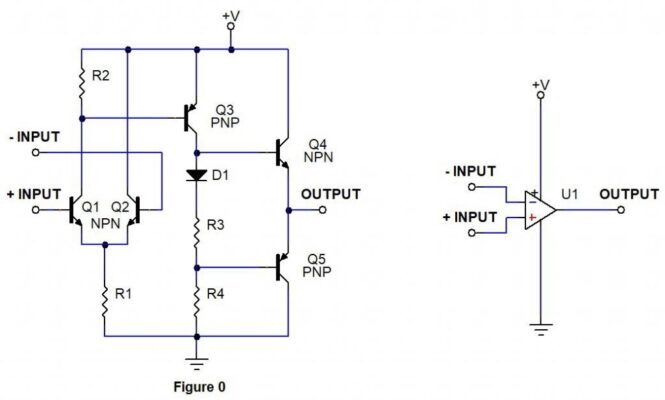

Cấu tạo bên trong Op Amp
Một Op Amp thực tế gồm nhiều tầng mạch bán dẫn phối hợp với nhau. Không cần xem Op Amp như một linh kiện chỉ có một transistor khuếch đại, bởi bên trong IC có thể chứa nhiều transistor và các thành phần khác.
Tầng đầu vào vi sai
Tầng đầu vào nhận hai tín hiệu tại chân + và - rồi khuếch đại sự chênh lệch giữa chúng. Đây là cơ sở để Op Amp có thể thực hiện các cấu hình khuếch đại khác nhau thông qua mạng phản hồi bên ngoài.
Tầng khuếch đại
Tín hiệu vi sai từ tầng đầu vào được khuếch đại qua các tầng bên trong. Mục tiêu là tạo ra mức khuếch đại đủ lớn để Op Amp có thể thực hiện chức năng xử lý tín hiệu theo cấu hình được thiết kế.
Tầng đầu ra
Tầng đầu ra đưa tín hiệu đã được xử lý ra tải hoặc tầng mạch tiếp theo. Cấu trúc này được thiết kế để cung cấp khả năng điều khiển đầu ra phù hợp với phạm vi hoạt động của IC.
Mạch phân cực và ổn định
Op Amp thực tế còn có các mạch bên trong để thiết lập điểm làm việc, ổn định hoạt động và tùy từng loại có thể tích hợp thêm các chức năng bảo vệ hoặc bù tần số. Vì vậy, sơ đồ khối của Op Amp có thể được hiểu đơn giản là: Đầu vào vi sai → khuếch đại → đầu ra nhưng bên trong IC là một hệ thống mạch bán dẫn phức tạp hơn nhiều.
Nguyên lý hoạt động của Op Amp
Nếu xét theo mô hình lý tưởng, Op Amp có hệ số khuếch đại vòng hở rất lớn. Điện áp đầu ra phụ thuộc vào chênh lệch điện áp giữa hai đầu vào:
Vout = A × (V+ − V−)
Trong đó A là hệ số khuếch đại vòng hở. Nếu không có phản hồi, chỉ một chênh lệch điện áp rất nhỏ giữa hai đầu vào cũng có thể khiến đầu ra tiến gần đến một trong các giới hạn điện áp mà Op Amp có thể tạo ra.
Điểm quan trọng nằm ở phản hồi âm. Khi một phần tín hiệu đầu ra được đưa ngược về đầu vào đảo, hệ thống tự điều chỉnh để giảm chênh lệch giữa hai đầu vào. Nhờ đó, mạch bên ngoài có thể kiểm soát mức khuếch đại và chức năng của Op Amp chính xác hơn. Đây là lý do cùng một Op Amp có thể được sử dụng để tạo ra nhiều loại mạch xử lý tín hiệu khác nhau.
Phản hồi âm quyết định cách Op Amp khuếch đại
Trong mạch Op Amp, các điện trở hoặc linh kiện khác được bố trí trên đường phản hồi để thiết lập quan hệ giữa tín hiệu đầu vào và đầu ra.
Mạch khuếch đại đảo
Tín hiệu được đưa vào chân đảo thông qua điện trở, trong khi tín hiệu phản hồi từ đầu ra cũng quay về chân này. Với cấu hình lý tưởng, độ lợi điện áp phụ thuộc chủ yếu vào tỷ lệ giữa điện trở hồi tiếp và điện trở đầu vào:
Av = −Rf / Rin
Dấu âm thể hiện tín hiệu đầu ra đảo pha so với tín hiệu đầu vào.

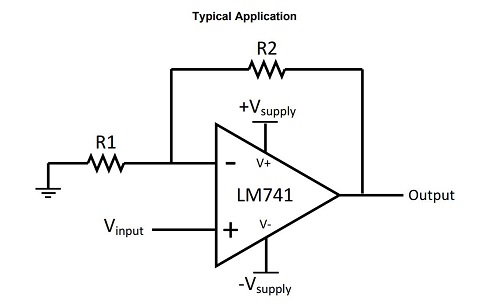

Mạch khuếch đại không đảo
Tín hiệu được đưa vào chân không đảo, còn mạng điện trở hồi tiếp được kết nối với chân đảo. Độ lợi lý tưởng có dạng: Av = 1 + Rf / R1. Tín hiệu đầu ra giữ cùng pha với tín hiệu đầu vào.
Mạch đệm điện áp
Op Amp có thể được cấu hình với độ lợi điện áp xấp xỉ 1 để tạo thành voltage follower. Mạch này không nhằm khuếch đại biên độ điện áp mà chủ yếu tận dụng trở kháng đầu vào cao và trở kháng đầu ra thấp để cách ly hai tầng mạch. Đây là một trong những ứng dụng quan trọng của Op Amp trong các hệ thống xử lý tín hiệu.
Các ứng dụng cơ bản của Op Amp
Khả năng kiểm soát tín hiệu bằng phản hồi khiến Op Amp có thể đảm nhiệm nhiều chức năng trong mạch analog.
Khuếch đại tín hiệu nhỏ
Op Amp có thể khuếch đại tín hiệu có biên độ nhỏ từ cảm biến hoặc các tầng mạch trước đó. Mức khuếch đại được thiết lập bằng mạng linh kiện bên ngoài thay vì chỉ phụ thuộc vào hệ số khuếch đại vòng hở của IC.
Cộng và trừ tín hiệu
Bằng cách kết hợp nhiều đầu vào với các điện trở phù hợp, Op Amp có thể thực hiện phép cộng hoặc tạo ra tín hiệu tỷ lệ với hiệu giữa các điện áp đầu vào. Chức năng này hữu ích trong các mạch xử lý nhiều nguồn tín hiệu analog.
Lọc tín hiệu
Op Amp có thể kết hợp với điện trở và tụ điện để tạo thành các mạch lọc chủ động. Tùy cấu hình, mạch có thể cho phép một khoảng tần số đi qua và suy giảm những thành phần tín hiệu không mong muốn.
So sánh mức điện áp
Op Amp cũng có thể được sử dụng để xác định mối quan hệ giữa hai mức điện áp. Khi điện áp tại hai đầu vào thay đổi tương đối, đầu ra có thể chuyển trạng thái theo mức chênh lệch đó. Tuy nhiên, đối với thiết kế chuyên dụng cho chức năng so sánh, comparator thường là lựa chọn phù hợp hơn Op Amp thông thường. Trong nhóm kiến thức về linh kiện điện tử, Op Amp là một ví dụ điển hình cho cách nhiều linh kiện bán dẫn được kết hợp thành một IC có khả năng xử lý tín hiệu phức tạp.
Những thông số quan trọng của Op Amp
Không phải mọi Op Amp đều hoạt động giống nhau. Khi lựa chọn IC cho một mạch cụ thể, cần chú ý những thông số ảnh hưởng trực tiếp đến tín hiệu.
Điện áp nguồn
Op Amp có thể được thiết kế để hoạt động với nguồn đơn hoặc nguồn đối xứng. Điện áp nguồn phải nằm trong phạm vi mà nhà sản xuất quy định.
Điện áp offset đầu vào
Ngay cả khi hai đầu vào có điện áp gần bằng nhau, Op Amp thực tế vẫn có thể tạo ra sai lệch nhỏ ở đầu ra. Điện áp offset là một trong những thông số cần quan tâm trong các mạch yêu cầu độ chính xác cao.
Slew rate
Slew rate thể hiện tốc độ thay đổi tối đa của điện áp đầu ra theo thời gian. Thông số này ảnh hưởng đến khả năng xử lý các tín hiệu có biên độ lớn hoặc thay đổi nhanh.
Băng thông
Op Amp thực tế không có khả năng khuếch đại như nhau ở mọi tần số. Băng thông và tích độ lợi-băng thông ảnh hưởng đến phạm vi tần số mà mạch có thể hoạt động hiệu quả.
Dòng phân cực đầu vào
Dòng điện rất nhỏ đi vào các chân đầu vào có thể tạo ra sai số, đặc biệt khi Op Amp được sử dụng với các điện trở có giá trị lớn.
Op Amp trong thiết bị điện tử
Op Amp thường nằm ở tầng xử lý tín hiệu giữa cảm biến hoặc nguồn tín hiệu và bộ điều khiển. Chẳng hạn, tín hiệu từ cảm biến có thể quá nhỏ để đưa trực tiếp vào bộ chuyển đổi hoặc mạch xử lý, khi đó Op Amp có thể đảm nhiệm việc khuếch đại và điều chỉnh tín hiệu.
Tùy thiết kế, Op Amp cũng có thể được dùng để tạo bộ lọc, mạch đệm hoặc thực hiện các phép toán analog trước khi tín hiệu được đưa sang một tầng xử lý khác.
Trong các hệ thống điện tử do Luxshare ICT và các doanh nghiệp sản xuất điện tử triển khai, những IC xử lý tín hiệu như Op Amp có thể xuất hiện trong các module có yêu cầu thu nhận, điều hòa hoặc xử lý tín hiệu analog, tùy theo thiết kế của sản phẩm.
Kết luận
Op Amp là IC khuếch đại thuật toán có khả năng thực hiện nhiều chức năng xử lý tín hiệu analog. Điểm đặc trưng của Op Amp không chỉ nằm ở cấu trúc khuếch đại bên trong mà còn ở cách phản hồi âm kết hợp với các linh kiện bên ngoài để quyết định chức năng của mạch. Từ khuếch đại, đệm tín hiệu đến cộng, trừ và lọc, Op Amp có thể được cấu hình cho nhiều nhiệm vụ khác nhau. Khi thiết kế mạch, cần lựa chọn IC dựa trên điện áp nguồn, độ chính xác, băng thông, slew rate và các yêu cầu thực tế của tín hiệu.
