Connector là linh kiện tạo điểm kết nối giữa các mạch điện, dây dẫn, bo mạch hoặc module trong thiết bị điện tử. Khác với mối hàn cố định, connector cho phép kết nối và tháo rời khi cần, nhờ đó thuận tiện hơn cho quá trình lắp ráp, kiểm tra và bảo trì.
Từ thiết bị điện tử tiêu dùng đến hệ thống công nghiệp, connector có nhiều kiểu dáng và cấu tạo khác nhau. Việc lựa chọn đúng loại đầu nối không chỉ phụ thuộc vào số chân mà còn liên quan đến dòng điện, điện áp, kích thước, phương thức kết nối và môi trường làm việc.

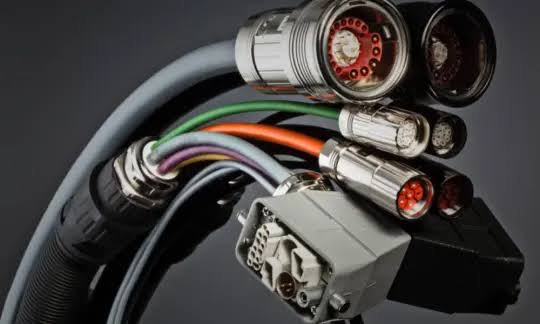

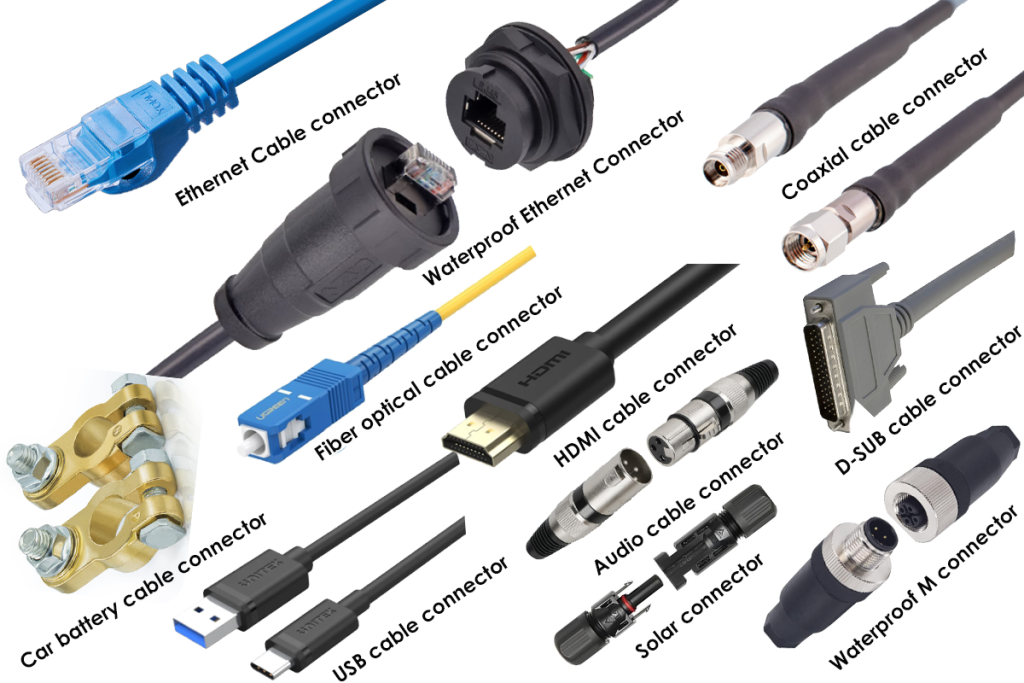

Connector là gì?
Connector, hay đầu nối điện, là linh kiện dùng để kết nối về mặt điện và cơ khí giữa hai hoặc nhiều phần tử trong một hệ thống. Khi hai phần của connector được ghép lại, các chân tiếp xúc tạo thành đường truyền cho dòng điện hoặc tín hiệu. Khi cần sửa chữa hoặc thay thế, người dùng có thể tháo kết nối mà không phải hàn lại toàn bộ dây dẫn.
Một connector thường gồm phần đực và phần cái, được thiết kế để ghép đúng vị trí. Tùy loại, connector có thể dùng để truyền nguồn, tín hiệu điều khiển, dữ liệu hoặc tín hiệu tần số cao.
Cấu tạo cơ bản của connector
Mặc dù hình dạng và kích thước rất đa dạng, connector thường có một số bộ phận chính.
Chân tiếp xúc
Chân tiếp xúc là bộ phận trực tiếp truyền điện hoặc tín hiệu giữa hai phía của connector. Vật liệu sử dụng cần có khả năng dẫn điện tốt và duy trì tiếp xúc ổn định. Một số chân tiếp xúc được mạ thêm lớp kim loại để hạn chế oxy hóa, cải thiện độ bền và duy trì chất lượng kết nối sau nhiều lần cắm rút.
Vỏ connector
Vỏ có nhiệm vụ cố định các chân tiếp xúc, định hướng khi ghép nối và tạo lớp cách điện giữa các chân. Vật liệu làm vỏ thường được lựa chọn dựa trên yêu cầu về nhiệt độ, độ bền cơ học và môi trường sử dụng.
Cơ cấu khóa
Nhiều connector được trang bị ngàm hoặc cơ cấu khóa nhằm giữ chắc hai phần sau khi kết nối. Bộ phận này giúp hạn chế tình trạng đầu nối bị tuột do rung động hoặc tác động cơ học.
Phần chống nhiễu
Một số connector dùng cho tín hiệu tốc độ cao hoặc tần số cao có thêm lớp che chắn nhằm hạn chế ảnh hưởng của nhiễu điện từ. Thiết kế chống nhiễu đặc biệt quan trọng với các đường truyền yêu cầu tính toàn vẹn tín hiệu cao.
Các loại connector phổ biến
Connector có thể được phân loại theo đối tượng kết nối, cấu tạo và mục đích sử dụng. Một số loại thường gặp trong thiết bị điện tử gồm:
Wire-to-Board
Wire-to-Board là connector dùng để kết nối dây dẫn với bo mạch PCB. Thay vì hàn trực tiếp từng dây vào PCB, nhà sản xuất có thể sử dụng đầu nối để tạo một điểm kết nối có thể tháo lắp. Loại connector này thường xuất hiện trong module điều khiển, thiết bị điện tử, thiết bị gia dụng và nhiều hệ thống có dây dẫn kết nối với bo mạch.
Board-to-Board
Board-to-Board được sử dụng để kết nối trực tiếp hai bo mạch với nhau. Các connector này thường có kích thước nhỏ, mật độ chân cao và yêu cầu độ chính xác lớn khi lắp ráp. Chúng phù hợp với các thiết bị có nhiều PCB hoặc module cần liên kết trong không gian hạn chế.
Wire-to-Wire
Wire-to-Wire tạo kết nối giữa hai nhóm dây dẫn. Cấu trúc này giúp hệ thống dây điện dễ lắp ráp và tháo rời hơn so với phương pháp nối cố định từng dây. Loại connector này được sử dụng trong nhiều hệ thống điện, thiết bị điện tử và máy móc.
FFC/FPC connector
FFC/FPC connector được thiết kế để kết nối cáp dẹt hoặc mạch in mềm FPC với PCB. Ưu điểm của loại này là kích thước nhỏ và phù hợp với những thiết bị có không gian lắp đặt hạn chế. FFC/FPC connector thường được sử dụng trong các thiết bị điện tử nhỏ, màn hình, máy tính và các module cần kết nối bằng cáp dẹt.
Connector coaxial
Connector coaxial dùng để kết nối cáp đồng trục và thường phục vụ việc truyền tín hiệu tần số cao. Với loại connector này, thiết kế về trở kháng, khả năng che chắn và chất lượng tiếp xúc có ảnh hưởng đáng kể đến tín hiệu truyền.

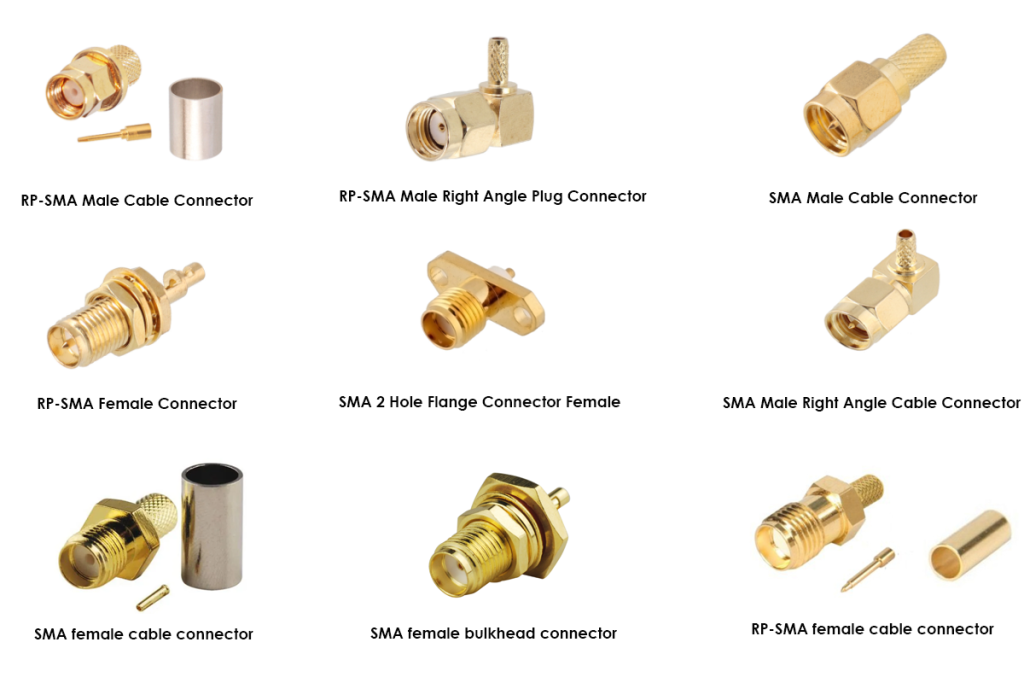

Vai trò của connector trong thiết bị điện tử
Connector giữ vai trò kết nối giữa các thành phần riêng biệt, đồng thời giúp thiết bị dễ lắp ráp và bảo trì hơn.
Kết nối nguồn điện và tín hiệu
Connector tạo đường truyền giữa nguồn điện, PCB, cảm biến, module và các bộ phận khác. Một đầu nối có thể được thiết kế để truyền nguồn hoặc tín hiệu tùy theo yêu cầu của hệ thống. Đối với thiết bị có nhiều module, việc sử dụng connector giúp các đường kết nối được tổ chức rõ ràng và giảm nhu cầu hàn dây trực tiếp.
Hỗ trợ lắp ráp và bảo trì
Khả năng tháo lắp là một ưu điểm quan trọng của connector. Khi một module gặp sự cố, kỹ thuật viên có thể ngắt connector, thay thế bộ phận cần thiết rồi kết nối lại mà không phải xử lý lại toàn bộ hệ thống dây. Điều này đặc biệt hữu ích với các thiết bị cần kiểm tra, bảo trì hoặc thay thế module thường xuyên.
Tăng tính linh hoạt trong thiết kế
Việc sử dụng connector cho phép các bộ phận trong thiết bị được thiết kế thành từng module riêng biệt. Các module có thể được kết nối với nhau thông qua những vị trí được xác định từ trước. Cách tiếp cận này giúp việc lắp ráp, kiểm tra và thay thế linh kiện thuận tiện hơn.
Trong quá trình tìm hiểu các thành phần điện tử liên quan, bạn có thể tham khảo thêm chuyên mục kiến thức để xem các nội dung về linh kiện, bo mạch và công nghệ sản xuất điện tử.
Các thông số cần quan tâm khi chọn connector
Không nên lựa chọn connector chỉ dựa vào hình dạng bên ngoài. Một số thông số cần được kiểm tra gồm:
Số lượng chân
Số chân phải đáp ứng số đường nguồn và tín hiệu cần kết nối. Với các mạch có nhiều đường tín hiệu, connector mật độ cao có thể giúp tiết kiệm không gian.
Điện áp và dòng điện định mức
Connector phải chịu được điện áp và dòng điện của mạch. Nếu sử dụng loại có thông số thấp hơn yêu cầu, phần tiếp xúc có thể bị nóng, suy giảm độ bền hoặc phát sinh lỗi kết nối.
Kích thước và khoảng cách chân
Kích thước tổng thể cần phù hợp với không gian lắp đặt. Khoảng cách giữa các chân cũng phải tương thích với PCB hoặc đầu nối đối ứng.
Kiểu kết nối
Cần xác định connector thuộc loại Wire-to-Board, Board-to-Board, Wire-to-Wire, FFC/FPC hay loại chuyên dụng khác trước khi lựa chọn.
Độ bền cơ học
Nếu thiết bị thường xuyên rung động, cắm rút hoặc di chuyển, connector cần có cơ cấu khóa và độ bền cơ học phù hợp để duy trì kết nối ổn định.
Điều kiện môi trường
Nhiệt độ, độ ẩm, bụi, hóa chất và các yếu tố môi trường khác đều có thể ảnh hưởng đến connector. Với môi trường khắc nghiệt, cần lựa chọn loại có mức bảo vệ phù hợp.
Connector trong sản xuất thiết bị điện tử
Trong sản xuất điện tử, connector có thể được sử dụng để kết nối PCB với dây dẫn, module với module hoặc các bộ phận chức năng trong cùng một sản phẩm. Yêu cầu đối với connector không chỉ nằm ở khả năng dẫn điện mà còn bao gồm độ chính xác kích thước, độ ổn định của chân tiếp xúc, độ bền cơ khí và khả năng đáp ứng yêu cầu lắp ráp.
Đối với các doanh nghiệp sản xuất điện tử quy mô lớn như Luxshare ICT, việc kiểm soát chất lượng linh kiện và độ ổn định của các điểm kết nối là một phần quan trọng trong quá trình đảm bảo chất lượng sản phẩm.
Kết luận
Connector là linh kiện đảm nhiệm việc kết nối nguồn, tín hiệu, dây dẫn, PCB và các module trong thiết bị điện tử. Các loại phổ biến gồm Wire-to-Board, Board-to-Board, Wire-to-Wire, FFC/FPC và connector coaxial, mỗi loại phù hợp với một nhu cầu kết nối khác nhau. Khi lựa chọn connector, cần xem xét số chân, điện áp, dòng điện, kích thước, kiểu kết nối, độ bền cơ học và điều kiện môi trường. Lựa chọn đúng đầu nối giúp thiết bị dễ lắp ráp, thuận tiện bảo trì và duy trì kết nối ổn định trong quá trình sử dụng.
