Điện trở là gì? Cấu tạo, ký hiệu và nguyên lý hoạt động

Trong hầu hết các mạch điện tử, điện trở là linh kiện xuất hiện với tần suất rất cao nhưng chức năng của nó không chỉ đơn giản là “cản dòng điện”. Tùy vị trí trong mạch, điện trở có thể được dùng để giới hạn dòng, chia điện áp, thiết lập mức tín hiệu, tạo tải hoặc phối hợp với các linh kiện khác để xử lý tín hiệu. Vì vậy, hiểu đúng điện trở là gì, cấu tạo và cách nó tác động đến dòng điện sẽ giúp việc đọc sơ đồ cũng như tìm hiểu các mạch điện tử trở nên dễ dàng hơn.

Điện trở là gì?

Điện trở (Resistor) là một linh kiện điện tử thụ động có khả năng tạo ra sự cản trở đối với dòng điện chạy qua nó. Mức độ cản trở được đặc trưng bởi điện trở, có đơn vị là Ohm (Ω).

Khi đặt một hiệu điện thế lên hai đầu điện trở, dòng điện chạy qua linh kiện phụ thuộc vào giá trị điện trở và điện áp đặt vào. Quan hệ cơ bản này được mô tả bằng định luật Ohm.

Theo định luật Ohm:

I = U/R

Trong đó:

• I là cường độ dòng điện, đơn vị ampe (A).
• U là hiệu điện thế giữa hai đầu điện trở, đơn vị volt (V).
• R là giá trị điện trở, đơn vị ohm (Ω).

Ví dụ, nếu đặt điện áp 12 V lên một điện trở 6 Ω thì dòng điện lý tưởng qua điện trở là 2 A.

Trong thực tế, điện trở không chỉ được lựa chọn theo giá trị Ω mà còn phải xét đến công suất chịu tải, sai số, hệ số nhiệt độ và loại linh kiện phù hợp với mạch.

Cấu tạo của điện trở

Cấu tạo điện trở phụ thuộc vào từng loại, nhưng về nguyên lý, linh kiện cần có một vật liệu tạo ra giá trị điện trở xác định và hai đầu tiếp xúc để kết nối với mạch. Ở các loại điện trở thông dụng dạng chân cắm, cấu tạo thường gồm:

Vật liệu điện trở

Đây là phần quyết định đặc tính cản trở dòng điện của linh kiện. Vật liệu có thể được chế tạo từ màng kim loại, màng carbon, hỗn hợp vật liệu hoặc dây điện trở tùy loại. Các công nghệ chế tạo khác nhau tạo ra những đặc tính khác nhau về độ chính xác, độ ổn định, khả năng chịu nhiệt và công suất.

Chân hoặc đầu kết nối

Hai đầu điện trở được sử dụng để kết nối linh kiện với mạch điện. Với điện trở chân cắm, hai chân thường được đưa ra ngoài thân linh kiện. Với điện trở SMD, các đầu tiếp xúc được thiết kế để hàn trực tiếp lên bề mặt PCB.

Lớp vỏ bảo vệ

Phần tử điện trở thường được bao bọc bởi lớp vật liệu bảo vệ nhằm cách điện, bảo vệ linh kiện khỏi tác động của môi trường và giúp duy trì đặc tính làm việc trong điều kiện thiết kế. Ở một số loại điện trở dạng xuyên lỗ, các vòng màu trên thân còn được sử dụng để biểu thị giá trị và sai số của linh kiện.

Ký hiệu điện trở trên sơ đồ mạch

Trên sơ đồ nguyên lý, điện trở thường được ký hiệu bằng chữ R kèm theo một số thứ tự, chẳng hạn R1, R2 hoặc R10. Hình dạng ký hiệu có thể khác nhau tùy tiêu chuẩn sơ đồ được sử dụng. Hai dạng thường gặp là:

• Ký hiệu hình chữ nhật: phổ biến trong hệ thống ký hiệu IEC.
• Ký hiệu đường gấp khúc: thường gặp trong một số sơ đồ theo tiêu chuẩn ANSI.

Ví dụ, R1 chỉ một điện trở cụ thể trong mạch, còn R2 là một điện trở khác. Giá trị của từng linh kiện được ghi riêng trong sơ đồ hoặc danh sách linh kiện.

Việc nhận biết ký hiệu R giúp người đọc nhanh chóng xác định vị trí của điện trở khi phân tích mạch. Nội dung về ký hiệu các linh kiện khác cũng có thể được đối chiếu trong hệ thống kiến thức của Luxshare ICT.

Nguyên lý hoạt động của điện trở

Nguyên lý hoạt động của điện trở dựa trên sự cản trở chuyển động của điện tích trong vật liệu. Khi dòng điện đi qua phần tử điện trở, năng lượng điện được chuyển hóa chủ yếu thành nhiệt.

Với điện trở lý tưởng, mối quan hệ giữa điện áp, dòng điện và giá trị điện trở tuân theo định luật Ohm:

U = I × R

Điều này có nghĩa là khi giữ nguyên giá trị điện trở, tăng điện áp sẽ làm dòng điện tăng theo. Ngược lại, với cùng một mức điện áp, điện trở càng lớn thì dòng điện chạy qua càng nhỏ.

Trong một mạch thực tế, mức độ ảnh hưởng của điện trở còn phụ thuộc vào cách nó được mắc với các linh kiện khác.

Điện trở mắc nối tiếp

Khi nhiều điện trở mắc nối tiếp, dòng điện qua các điện trở là như nhau và tổng trở của mạch bằng tổng các giá trị điện trở thành phần.

Điện trở tương đương được xác định theo:

R = R₁ + R₂ + R₃ + …

Cách mắc này thường được sử dụng khi cần tạo ra một giá trị điện trở tổng lớn hơn hoặc phân bố điện áp giữa nhiều phần tử.

Điện trở mắc song song

Khi mắc song song, điện áp trên các nhánh bằng nhau nhưng dòng điện được phân chia giữa các nhánh.

Với hai điện trở song song, điện trở tương đương được tính theo:

R = (R₁ × R₂)/(R₁ + R₂)

Điện trở tương đương của mạch song song luôn nhỏ hơn giá trị của điện trở nhỏ nhất trong các nhánh.

Các thông số quan trọng của điện trở

Khi lựa chọn điện trở cho một mạch điện tử, giá trị Ω chỉ là một trong nhiều thông số cần quan tâm.

Giá trị điện trở

Đây là thông số cơ bản thể hiện mức độ cản trở dòng điện của linh kiện.

Các đơn vị thường gặp gồm:

• Ω (ohm)
• kΩ (kilo-ohm)
• MΩ (mega-ohm)

Ví dụ, 1 kΩ tương đương 1.000 Ω và 1 MΩ tương đương 1.000.000 Ω.

Sai số

Sai số cho biết mức chênh lệch cho phép giữa giá trị thực tế của điện trở và giá trị danh định.

Ví dụ, điện trở 1 kΩ có sai số ±5% có thể có giá trị thực tế nằm trong khoảng khoảng 950 Ω đến 1.050 Ω.

Những mạch yêu cầu độ chính xác cao thường sử dụng điện trở có dung sai nhỏ hơn.

Công suất định mức

Khi dòng điện chạy qua điện trở, linh kiện tiêu tán công suất dưới dạng nhiệt. Công suất này có thể xác định theo các công thức:

P = U × I

hoặc:

P = I² × R

hoặc:

P = U²/R

Điện trở phải có công suất định mức phù hợp với mức công suất mà nó phải tiêu tán. Nếu linh kiện hoạt động vượt quá giới hạn cho phép, nhiệt độ có thể tăng cao và gây thay đổi đặc tính hoặc làm hỏng điện trở.

Hệ số nhiệt độ

Giá trị điện trở có thể thay đổi theo nhiệt độ. Hệ số nhiệt độ cho biết mức thay đổi tương đối của điện trở khi nhiệt độ thay đổi.

Thông số này đặc biệt quan trọng trong các mạch yêu cầu độ ổn định cao hoặc phải hoạt động trong môi trường có nhiệt độ biến đổi lớn.

Các loại điện trở phổ biến

Điện trở có thể được phân loại theo vật liệu chế tạo, cấu trúc hoặc chức năng.

Điện trở cố định

Đây là loại điện trở có giá trị được xác định trong quá trình sản xuất và không thể điều chỉnh trực tiếp trong quá trình sử dụng.

Điện trở cố định rất phổ biến trong các mạch điện tử vì có nhiều giá trị, kích thước và mức công suất khác nhau.

Biến trở

Biến trở cho phép thay đổi giá trị điện trở bằng cách điều chỉnh vị trí tiếp xúc. Loại linh kiện này có thể được sử dụng để điều chỉnh điện áp, mức tín hiệu hoặc các thông số hoạt động của mạch.

Điện trở nhiệt

Điện trở nhiệt có giá trị thay đổi đáng kể theo nhiệt độ. Hai nhóm thường gặp là:

• NTC: giá trị điện trở giảm khi nhiệt độ tăng.
• PTC: giá trị điện trở tăng khi nhiệt độ tăng trong vùng hoạt động đặc trưng.

Chúng có thể được sử dụng để cảm biến nhiệt độ, bù nhiệt hoặc bảo vệ mạch tùy thiết kế.

Quang trở

Quang trở có giá trị điện trở thay đổi theo cường độ ánh sáng. Khi mức ánh sáng thay đổi, đặc tính dẫn điện của linh kiện cũng thay đổi theo.

Loại linh kiện này có thể xuất hiện trong các mạch phát hiện ánh sáng hoặc điều khiển thiết bị theo điều kiện môi trường.

Điện trở được ứng dụng như thế nào trong mạch điện tử?

Điện trở có mặt trong rất nhiều loại mạch vì khả năng kiểm soát dòng điện và thiết lập mức điện áp.

Một số ứng dụng tiêu biểu gồm:

Hạn chế dòng điện

Điện trở có thể được mắc nối tiếp để giới hạn dòng điện đi qua một linh kiện khác.

Ví dụ, trong một mạch LED đơn giản, điện trở được sử dụng để kiểm soát dòng qua LED nhằm tránh dòng vượt quá mức phù hợp với linh kiện.

Chia điện áp

Hai hoặc nhiều điện trở có thể được kết hợp để tạo thành mạch chia điện áp. Đây là cấu trúc phổ biến khi cần lấy một mức điện áp thấp hơn từ nguồn điện áp cao hơn.

Thiết lập mức tín hiệu

Trong các mạch điện tử, điện trở có thể được sử dụng để thiết lập điều kiện hoạt động cho transistor, IC hoặc các tầng xử lý tín hiệu.

Tạo tải và tiêu tán năng lượng

Một số điện trở được sử dụng như tải điện nhằm tiêu thụ một lượng công suất xác định. Những ứng dụng này thường yêu cầu lựa chọn điện trở có công suất phù hợp để tránh quá nhiệt.

Kết hợp với linh kiện khác để xử lý tín hiệu

Điện trở có thể kết hợp với tụ điện hoặc cuộn cảm để tạo các mạch lọc, mạch định thời và nhiều cấu trúc xử lý tín hiệu khác.

Vì vậy, dù là linh kiện thụ động tương đối đơn giản, điện trở vẫn giữ vai trò quan trọng trong cả mạch điện cơ bản và thiết bị điện tử phức tạp.

Cách nhận biết điện trở trong thực tế

Tùy dạng linh kiện, điện trở có thể được nhận biết bằng hình dạng, ký hiệu hoặc mã thông tin trên thân.

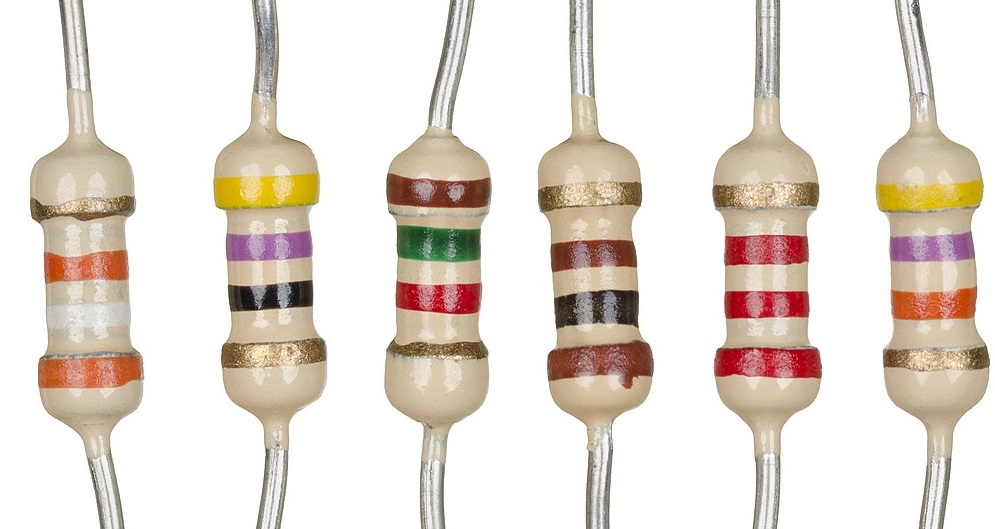

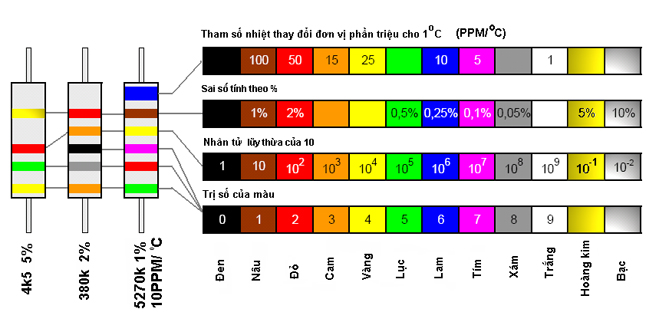

Điện trở chân cắm truyền thống thường có thân nhỏ hình trụ với các vòng màu. Mỗi vòng thể hiện một chữ số, hệ số nhân hoặc mức sai số tùy số lượng vòng.

Trong khi đó, điện trở SMD thường có kích thước rất nhỏ và giá trị có thể được thể hiện bằng mã số hoặc mã ký tự tùy loại.

Khi kiểm tra một điện trở, không nên chỉ dựa vào màu sắc hoặc mã in trên thân. Với những trường hợp cần xác nhận chính xác, có thể sử dụng đồng hồ vạn năng để đo giá trị điện trở và đối chiếu với thông số thiết kế.

Điện trở có vai trò gì trong sản xuất thiết bị điện tử?

Trong các thiết bị điện tử hiện đại, số lượng điện trở trên một bo mạch có thể rất lớn. Chúng không chỉ đảm nhiệm chức năng điện mà còn phải phù hợp với yêu cầu về kích thước, độ chính xác và phương pháp lắp ráp.

Đặc biệt, điện trở SMD được sử dụng rộng rãi trên các PCB có mật độ linh kiện cao. Kích thước nhỏ giúp tối ưu không gian bo mạch và phù hợp với dây chuyền lắp ráp tự động.

Khi đưa điện trở vào sản xuất hàng loạt, các yếu tố như độ ổn định của linh kiện, sai số, khả năng chịu nhiệt và tính tương thích với quy trình SMT đều cần được xem xét.

Kết luận

Điện trở là linh kiện điện tử thụ động có chức năng kiểm soát dòng điện và điện áp trong mạch. Bên cạnh giá trị điện trở, việc lựa chọn linh kiện còn phụ thuộc vào sai số, công suất định mức, hệ số nhiệt độ, kích thước và phương pháp lắp ráp.

Nắm được cấu tạo, ký hiệu và nguyên lý hoạt động của điện trở là bước nền quan trọng trước khi tìm hiểu sâu hơn về các linh kiện như tụ điện, cuộn cảm, diode và transistor. Đặc biệt trong sản xuất điện tử, hiểu rõ đặc tính của điện trở giúp lựa chọn linh kiện và phương pháp lắp ráp phù hợp với yêu cầu của từng thiết bị.
