Thạch anh là gì? Nguyên lý dao động và ứng dụng trong điện tử

Trong một hệ thống điện tử, nhiều hoạt động phải diễn ra theo một nhịp thời gian chính xác. Vi điều khiển cần xung clock để thực thi lệnh, bộ truyền nhận dữ liệu cần tần số tham chiếu và đồng hồ điện tử cần một nguồn dao động ổn định để duy trì thời gian. Tinh thể thạch anh (Quartz Crystal) được sử dụng phổ biến cho những nhiệm vụ này nhờ đặc tính áp điện và khả năng dao động ở một tần số tương đối ổn định. Thạch anh không trực tiếp tạo ra một nguồn điện lớn mà hoạt động như phần tử cộng hưởng, giúp mạch điện tạo và duy trì dao động tại tần số mong muốn.

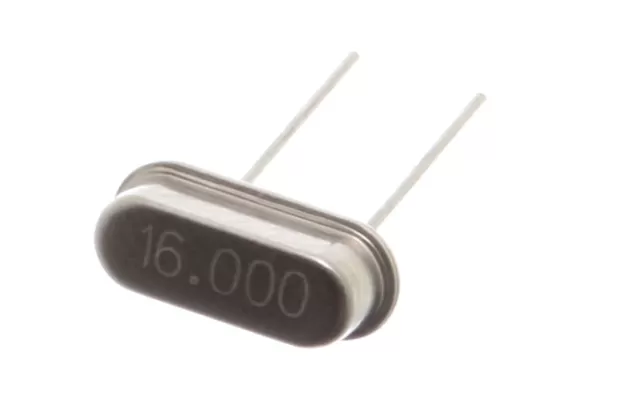

Thạch anh là gì?

Thạch anh là vật liệu tinh thể có tính áp điện, được sử dụng trong điện tử như một phần tử cộng hưởng tần số. Khi đặt điện trường vào tinh thể thạch anh, tinh thể có thể biến dạng cơ học. Ngược lại, khi tinh thể bị tác động cơ học, nó có thể tạo ra sự thay đổi điện tích. Hai chiều chuyển đổi này tạo nên hiệu ứng áp điện.

Khi được đưa vào một mạch dao động phù hợp, tinh thể thạch anh có thể cộng hưởng tại một hoặc một số tần số đặc trưng. Mạch điện sử dụng đặc tính cộng hưởng đó để tạo ra tín hiệu dao động có tần số ổn định. Đây là lý do thạch anh thường xuất hiện gần các vi điều khiển, bộ tạo clock, mạch đồng hồ và nhiều hệ thống điện tử cần tín hiệu thời gian chính xác.

Hiệu ứng áp điện tạo nên khả năng dao động của thạch anh

Điểm đặc biệt của thạch anh nằm ở mối liên hệ giữa điện trường và biến dạng cơ học. Khi điện áp xoay chiều được đặt lên hai điện cực của tinh thể, điện trường làm tinh thể biến dạng theo chu kỳ. Nếu tần số kích thích phù hợp với đặc tính cơ học của tinh thể, biên độ dao động có thể tăng lên đáng kể.

Ngược lại, sự dao động cơ học của tinh thể cũng tạo ra đáp ứng điện tương ứng. Có thể hình dung thạch anh giống như một phần tử cộng hưởng: mạch điện cung cấp năng lượng, còn tinh thể quyết định tần số cộng hưởng mà hệ thống có xu hướng duy trì.

Nguyên lý dao động của tinh thể thạch anh

Một tinh thể thạch anh đơn lẻ không tự tạo ra dao động liên tục. Nó cần được kết hợp với mạch khuếch đại và mạng phản hồi để hình thành mạch dao động.

Quá trình có thể hiểu đơn giản như sau: Nhiễu ban đầu → mạch khuếch đại → tinh thể cộng hưởng → tín hiệu phản hồi → duy trì dao động

Khi mạch được cấp nguồn, luôn tồn tại những biến thiên điện rất nhỏ trong hệ thống. Mạch dao động khuếch đại thành phần tín hiệu phù hợp với điều kiện cộng hưởng của tinh thể. Tín hiệu sau đó được đưa trở lại mạch theo đường phản hồi. Nếu điều kiện về độ lợi và pha được đáp ứng, dao động được duy trì. Trong quá trình này, thạch anh đóng vai trò chọn và ổn định tần số, còn mạch điện xung quanh chịu trách nhiệm cung cấp năng lượng và duy trì dao động.

Vì sao thạch anh giúp ổn định tần số?

Nếu chỉ sử dụng các linh kiện như điện trở, tụ điện hoặc cuộn cảm để tạo dao động, tần số có thể thay đổi đáng kể theo giá trị linh kiện và điều kiện môi trường. Tinh thể thạch anh có hệ số phẩm chất Q cao, cho phép đặc tính cộng hưởng rất rõ ràng. Vì vậy, mạch dao động sử dụng thạch anh có thể đạt độ ổn định tần số cao hơn nhiều cấu hình dao động thông thường.

Tuy nhiên, tần số thực tế vẫn chịu ảnh hưởng bởi nhiệt độ, dung sai tinh thể, điện dung tải và các yếu tố của mạch. Do đó, “ổn định” không có nghĩa là tần số hoàn toàn không thay đổi.

Tần số của thạch anh được sử dụng như thế nào?

Một tinh thể được chế tạo để có tần số cộng hưởng nhất định. Giá trị này có thể được sử dụng trực tiếp làm tần số tham chiếu hoặc được mạch điện xử lý để tạo ra các tần số khác.

Ví dụ, một vi điều khiển có thể sử dụng tinh thể làm nguồn clock. Từ clock này, bộ xử lý xác định thời điểm thực hiện các chu kỳ lệnh và các hoạt động đồng bộ khác. Trong những hệ thống yêu cầu tần số khác với tần số cộng hưởng cơ bản của tinh thể, các mạch chia tần, nhân tần hoặc PLL có thể được sử dụng để tạo ra tín hiệu phù hợp.

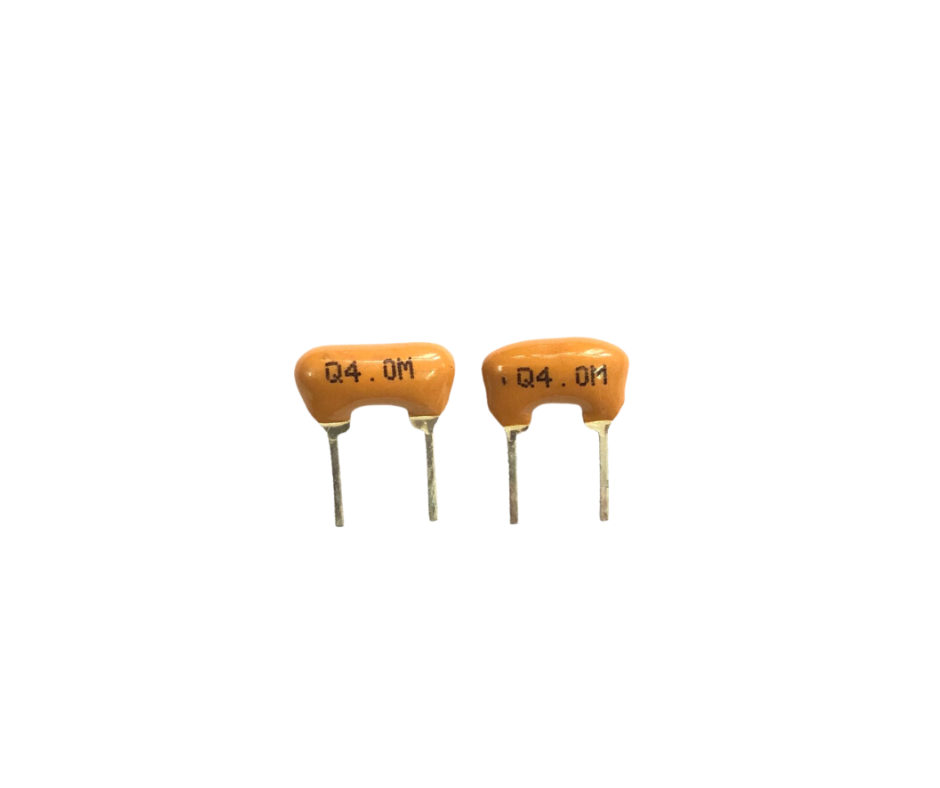

Các dạng linh kiện thạch anh thường gặp

Không phải mọi linh kiện có chữ “crystal” đều có cùng hình thức sử dụng. Một số dạng phổ biến gồm:

Tinh thể thạch anh

Đây là phần tử cộng hưởng thụ động, thường có hai chân và cần kết hợp với mạch dao động bên ngoài. Dạng này thường được sử dụng cùng vi điều khiển hoặc IC có sẵn mạch dao động.

Bộ dao động thạch anh

Bộ dao động thạch anh tích hợp tinh thể cùng các mạch điện cần thiết để tạo ra tín hiệu clock ở đầu ra. So với việc dùng tinh thể rời, loại này thuận tiện hơn khi hệ thống cần một nguồn clock hoàn chỉnh với thông số xác định.

Tinh thể dùng cho đồng hồ thời gian thực

Một số mạch thời gian thực sử dụng tinh thể có tần số thấp, phổ biến là 32,768 kHz. Tần số này thuận tiện cho việc chia xuống 1 Hz bằng các mạch số. Nhờ đó, hệ thống có thể tạo ra một nhịp thời gian phù hợp để đếm giây.

Ứng dụng của thạch anh trong điện tử

Vai trò chính của thạch anh là cung cấp hoặc ổn định tần số tham chiếu. Từ đặc tính này, linh kiện được sử dụng trong nhiều hệ thống.

Tạo xung clock cho vi điều khiển

Vi điều khiển cần nguồn clock để đồng bộ quá trình xử lý. Tinh thể thạch anh có thể được kết nối với các chân dao động của vi điều khiển để tạo nguồn clock bên ngoài. Tần số clock ảnh hưởng đến tốc độ hoạt động của nhiều khối bên trong vi điều khiển, dù mối quan hệ cụ thể còn phụ thuộc kiến trúc của từng dòng chip.

Đồng hồ và mạch thời gian thực

Thạch anh tần số thấp được sử dụng làm nguồn tham chiếu cho các mạch RTC. Độ ổn định của dao động ảnh hưởng trực tiếp đến khả năng duy trì thời gian của hệ thống.

Thiết bị truyền thông

Các hệ thống truyền thông cần tần số tham chiếu để tạo, xử lý hoặc đồng bộ tín hiệu. Thạch anh có thể được sử dụng trong các tầng tạo clock, bộ dao động và mạch tổng hợp tần số.

Thiết bị điện tử số

Trong máy tính, thiết bị mạng, thiết bị đo và nhiều hệ thống số khác, các nguồn clock ổn định giúp các khối mạch hoạt động đồng bộ. Trong quá trình tìm hiểu các linh kiện điện tử, bạn có thể tham khảo thêm chuyên mục kiến thức để thấy cách các linh kiện riêng lẻ đảm nhiệm những chức năng khác nhau trong một hệ thống điện tử.

Những yếu tố ảnh hưởng đến tần số dao động

Tần số của mạch sử dụng thạch anh không chỉ phụ thuộc vào bản thân tinh thể. Một số yếu tố có thể làm tần số thực tế lệch khỏi giá trị danh định.

Nhiệt độ

Đặc tính cơ học của tinh thể thay đổi theo nhiệt độ, từ đó gây ra sự thay đổi tần số. Với các hệ thống yêu cầu độ chính xác cao, ảnh hưởng nhiệt độ cần được tính đến trong thiết kế.

Điện dung tải

Điện dung nhìn thấy bởi tinh thể trong mạch dao động có thể ảnh hưởng đến tần số hoạt động. Vì vậy, giá trị tụ tải và các đặc tính của IC liên quan cần được lựa chọn phù hợp.

Dung sai của linh kiện

Giá trị danh định của tinh thể không đảm bảo tần số thực tế tuyệt đối bằng đúng con số ghi trên linh kiện. Dung sai sản xuất và điều kiện vận hành đều có thể tạo ra sai lệch.

Thiết kế mạch dao động

Mạch khuếch đại, đường phản hồi, layout PCB và cách bố trí các linh kiện xung quanh cũng ảnh hưởng đến điều kiện dao động. Do đó, khi cần độ chính xác cao, không nên xem tinh thể thạch anh như một linh kiện hoạt động độc lập mà phải đánh giá cả tinh thể và mạch dao động hoàn chỉnh.

Thạch anh trong thiết bị điện tử hiện đại

Trong một sản phẩm điện tử, thạch anh thường không đảm nhiệm chức năng xử lý dữ liệu mà cung cấp mốc thời gian để các khối khác hoạt động đồng bộ. Từ vi điều khiển, mạch RTC đến thiết bị truyền thông, tín hiệu clock ổn định có thể ảnh hưởng đến khả năng xử lý, giao tiếp và duy trì thời gian của hệ thống.

Đối với các doanh nghiệp sản xuất điện tử như Luxshare ICT, những linh kiện tạo tần số và tín hiệu thời gian là một phần của hệ thống linh kiện được lắp ráp trên các module điện tử, tùy theo thiết kế và chức năng của từng sản phẩm.

Lưu ý khi sử dụng thạch anh

Khi sử dụng tinh thể thạch anh với vi điều khiển hoặc IC dao động, cần tuân thủ cấu hình do nhà sản xuất IC và nhà sản xuất tinh thể khuyến nghị. Hai tụ tải nếu được sử dụng cần có giá trị phù hợp với yêu cầu của mạch. Đường kết nối giữa tinh thể và chân dao động nên ngắn, bố trí hợp lý và hạn chế các nguồn nhiễu gần khu vực này. Với hệ thống yêu cầu độ chính xác tần số cao, cần xem xét thêm sai số ban đầu, độ ổn định theo nhiệt độ và đặc tính lão hóa của tinh thể thay vì chỉ dựa vào tần số danh định.

Kết luận

Thạch anh là phần tử cộng hưởng có tính áp điện, được sử dụng rộng rãi để tạo và ổn định tần số trong các mạch điện tử. Khi kết hợp với mạch khuếch đại và phản hồi, tinh thể có thể duy trì dao động tại tần số cộng hưởng với độ ổn định cao. Từ tạo clock cho vi điều khiển, duy trì thời gian trong RTC đến cung cấp tần số tham chiếu cho hệ thống truyền thông, thạch anh đóng vai trò quan trọng trong việc đồng bộ hoạt động của thiết bị điện tử.
