Trong hầu hết thiết bị điện tử, các linh kiện như điện trở, tụ điện, IC hay connector không hoạt động riêng lẻ mà cần được kết nối theo một sơ đồ mạch cụ thể. PCB chính là nền tảng giúp thực hiện các kết nối này một cách cố định, chính xác và có tổ chức.

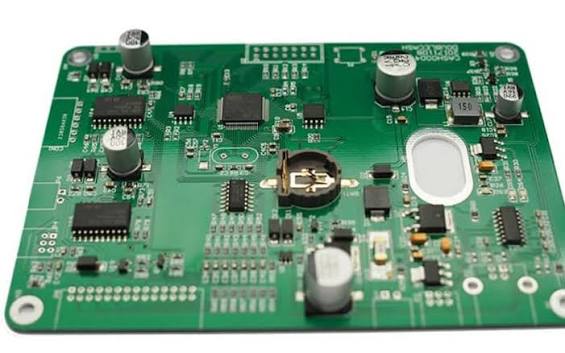

PCB là gì?
PCB (Printed Circuit Board) là bo mạch in, một tấm nền được thiết kế với các đường dẫn điện bằng vật liệu dẫn điện, thường là đồng, để kết nối các linh kiện điện tử theo sơ đồ mạch đã thiết kế. Trên PCB có thể bố trí các vị trí gắn linh kiện, đường mạch dẫn điện, lỗ kết nối và nhiều cấu trúc hỗ trợ khác. Khi linh kiện được lắp lên bo mạch, PCB tạo thành hệ thống kết nối vật lý và điện giữa các thành phần trong thiết bị.
Có thể hiểu đơn giản: PCB = nền vật lý + đường dẫn điện + vị trí kết nối linh kiện.
PCB chưa phải là một bo mạch đã hoàn chỉnh về mặt linh kiện. Khi các linh kiện được lắp lên PCB và kết nối với nhau, sản phẩm thu được được gọi là PCBA (Printed Circuit Board Assembly).
Cấu tạo cơ bản của PCB
Cấu tạo PCB thay đổi tùy thiết kế, nhưng một bo mạch thông thường gồm các thành phần chính sau.
Lớp nền cách điện
Lớp nền là phần tạo độ cứng và cách điện cho bo mạch. Vật liệu phổ biến là FR-4, một loại vật liệu nền gia cường bằng sợi thủy tinh kết hợp với nhựa epoxy. Lớp nền giúp PCB duy trì hình dạng, đồng thời hạn chế dòng điện đi giữa những khu vực không được thiết kế để kết nối.
Lớp đồng dẫn điện
Lớp đồng được tạo thành các đường mạch dẫn điện trên PCB. Đây là phần đảm nhiệm việc truyền tín hiệu hoặc dòng điện giữa các linh kiện. PCB có thể chỉ có một lớp đồng hoặc nhiều lớp đồng xếp chồng lên nhau. Với thiết kế nhiều lớp, các đường mạch có thể được bố trí ở những lớp khác nhau để tiết kiệm diện tích và tăng khả năng kết nối.
Lớp solder mask
Solder mask là lớp phủ cách điện thường nằm trên bề mặt PCB, chỉ để hở những vị trí cần hàn hoặc tiếp xúc điện. Lớp này giúp bảo vệ đường đồng khỏi tác động môi trường và hạn chế nguy cơ chập giữa các khu vực dẫn điện nằm gần nhau.
Lớp silkscreen
Silkscreen là lớp ký hiệu được in trên bề mặt PCB. Các ký hiệu này có thể thể hiện vị trí linh kiện, tên chân, cực tính hoặc mã nhận diện. Ví dụ, trên PCB có thể xuất hiện các ký hiệu như R1 cho điện trở, C1 cho tụ điện hoặc U1 cho IC. Nhờ đó, việc lắp ráp và kiểm tra bo mạch thuận tiện hơn.
Lỗ khoan và điểm kết nối
PCB có thể có nhiều loại lỗ với chức năng khác nhau. Một số lỗ dùng để gắn linh kiện xuyên lỗ, một số tạo kết nối giữa các lớp mạch. Đối với PCB nhiều lớp, via là cấu trúc quan trọng giúp kết nối đường dẫn điện giữa các lớp khác nhau của bo mạch.

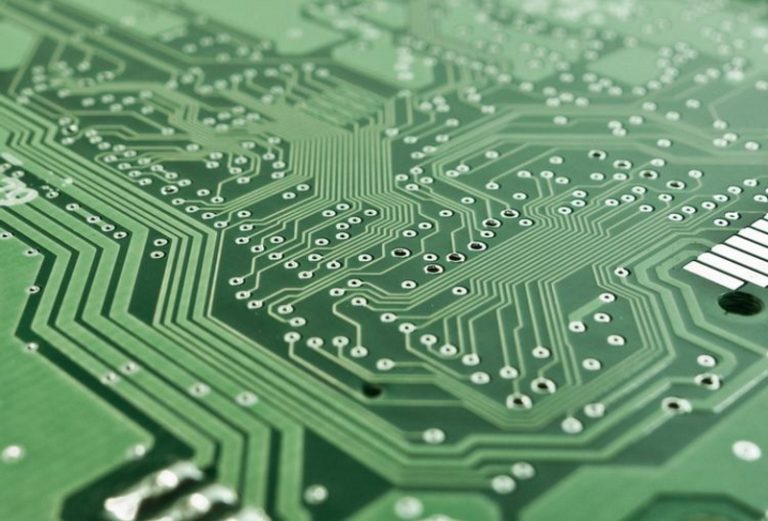

PCB thực hiện những vai trò nào trong thiết bị điện tử?
PCB không chỉ là nơi đặt linh kiện mà còn đảm nhiệm nhiều chức năng quan trọng trong một thiết bị.
Kết nối các linh kiện thành một mạch hoàn chỉnh
Vai trò cốt lõi của PCB là tạo ra các đường dẫn điện theo thiết kế. Nhờ những đường mạch này, điện năng và tín hiệu có thể được truyền từ linh kiện này sang linh kiện khác. Thay vì sử dụng nhiều dây dẫn rời, PCB tổ chức các kết nối trên một mặt phẳng hoặc trong nhiều lớp mạch, giúp hệ thống gọn và chính xác hơn.
Cố định linh kiện
PCB cung cấp vị trí lắp đặt cho các linh kiện điện tử. Linh kiện có thể được gắn trực tiếp trên bề mặt PCB hoặc xuyên qua các lỗ được thiết kế sẵn. Điều này giúp các thành phần được giữ cố định trong quá trình sử dụng, đồng thời tạo ra một bố cục thống nhất cho toàn bộ mạch điện.
Truyền và phân phối tín hiệu, nguồn điện
Các đường mạch trên PCB có thể đảm nhiệm việc truyền tín hiệu giữa các IC, cảm biến, bộ điều khiển và các linh kiện khác. PCB cũng được thiết kế để phân phối nguồn điện đến những khu vực cần thiết trong mạch. Với các thiết bị có yêu cầu cao về tín hiệu hoặc công suất, cách bố trí đường mạch trở thành yếu tố quan trọng đối với hoạt động ổn định của hệ thống.
Tạo nền tảng cho thiết kế thiết bị nhỏ gọn
PCB cho phép bố trí nhiều linh kiện trên một không gian tương đối nhỏ. Đặc biệt với PCB nhiều lớp, các đường dẫn điện có thể được phân bổ theo chiều sâu thay vì chỉ sử dụng diện tích bề mặt. Đây là một trong những yếu tố giúp các thiết bị điện tử hiện đại ngày càng nhỏ gọn nhưng vẫn tích hợp được nhiều chức năng.
PCB quan trọng như thế nào đối với thiết bị điện tử?
Chất lượng và thiết kế PCB ảnh hưởng trực tiếp đến khả năng kết nối, độ ổn định và khả năng tích hợp của thiết bị điện tử. Một PCB được thiết kế phù hợp cần đảm bảo các đường dẫn điện được bố trí đúng, khoảng cách giữa các khu vực dẫn điện phù hợp và vị trí linh kiện đáp ứng yêu cầu của mạch. Với những thiết bị có mật độ linh kiện cao, việc thiết kế PCB càng trở nên quan trọng.
Trong quá trình phát triển và sản xuất thiết bị điện tử, PCB vì vậy không chỉ đóng vai trò là “tấm nền” mà còn là hệ thống kết nối vật lý và điện giúp toàn bộ mạch hoạt động theo đúng thiết kế. Các kiến thức liên quan đến PCB và những thành phần điện tử khác có thể được tìm hiểu thêm tại Luxshare ICT.
PCB và PCBA khác nhau như thế nào?
Hai khái niệm này thường được sử dụng cùng nhau nhưng không giống nhau:
- PCB: bo mạch in chưa hoặc chưa đầy đủ linh kiện, tập trung vào nền mạch và hệ thống đường dẫn điện.
- PCBA: PCB đã được lắp ráp các linh kiện điện tử và thực hiện các kết nối cần thiết.
Nói cách khác, PCB là nền tảng của bo mạch, còn PCBA là PCB sau khi được lắp ráp thành một cụm mạch điện tử hoàn chỉnh.
Kết luận
PCB là nền tảng vật lý và điện của phần lớn thiết bị điện tử. Cấu tạo của PCB gồm lớp nền cách điện, lớp đồng dẫn điện, solder mask, silkscreen cùng các lỗ và cấu trúc kết nối. Nhờ đó, PCB có thể đồng thời kết nối, cố định và tổ chức các linh kiện thành một hệ thống mạch hoàn chỉnh. Với những nội dung chuyên sâu hơn về PCB, PCBA và công nghệ sản xuất điện tử, bạn có thể xem thêm tại chuyên mục kiến thức.
