Quy trình sản xuất PCBA: Các công đoạn từ SMT đến kiểm tra

PCBA là kết quả của quá trình đưa linh kiện điện tử lên PCB, tạo các mối nối điện và kiểm tra để hình thành một cụm mạch có thể hoạt động. Trong sản xuất thực tế, quá trình này không chỉ dừng ở công đoạn gắn linh kiện mà bao gồm nhiều bước liên kết với nhau, từ chuẩn bị vật tư, lắp ráp SMT đến kiểm tra sau hàn.

Một quy trình sản xuất PCBA được tổ chức theo nguyên tắc lắp ráp – kiểm tra – phát hiện và xử lý sai lệch ở từng giai đoạn. Cách kiểm soát này giúp hạn chế lỗi tích lũy và duy trì sự ổn định khi sản xuất số lượng lớn.

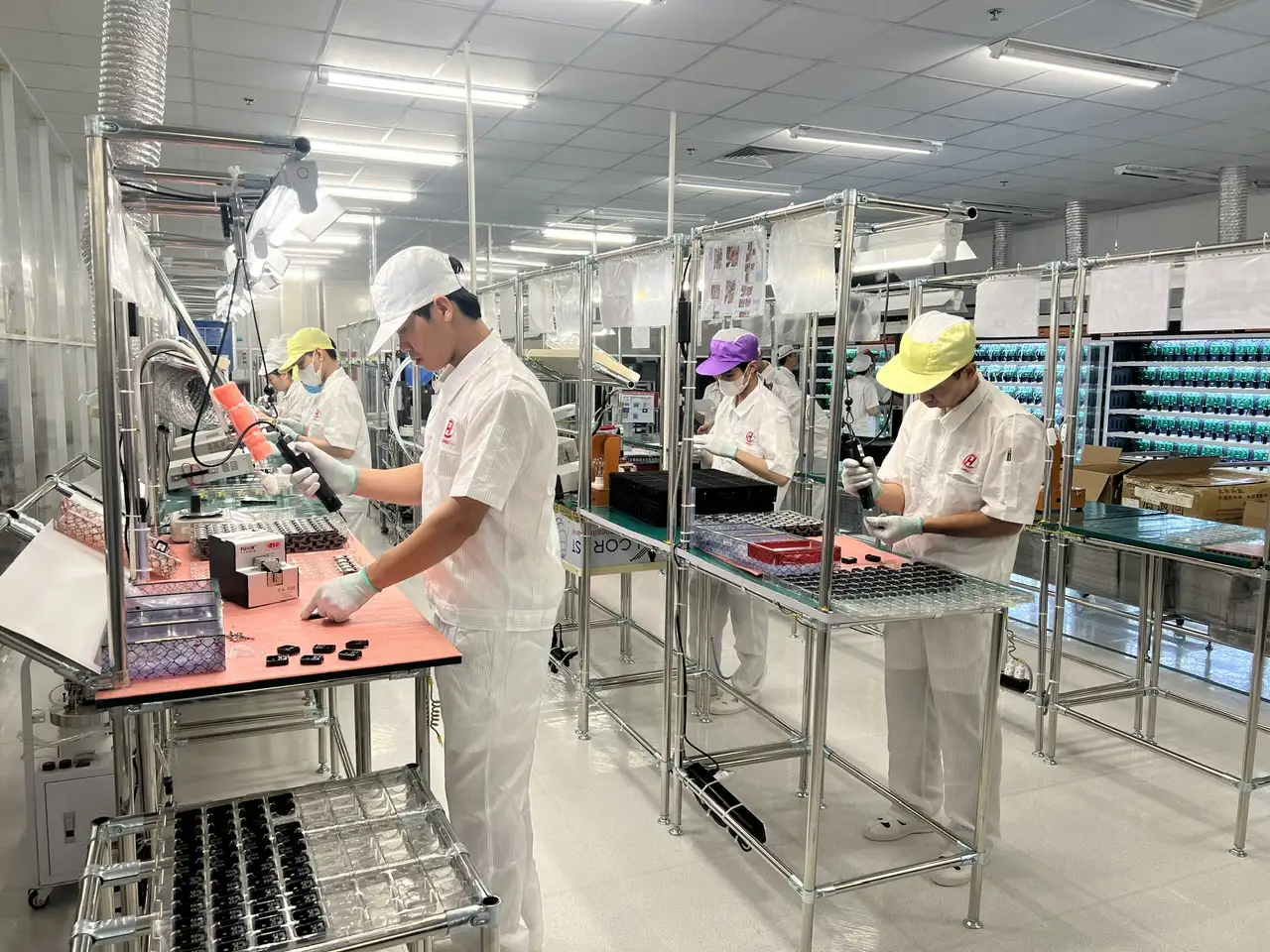

Tổng quan quy trình sản xuất PCBA

Tùy thiết kế sản phẩm, quy trình có thể thay đổi nhưng một dây chuyền PCBA phổ biến thường gồm: Chuẩn bị vật tư và dữ liệu sản xuất → chuẩn bị PCB → in kem hàn → SPI → gắp đặt linh kiện SMT → hàn reflow → AOI → lắp ráp THT nếu có → hàn THT → kiểm tra sau lắp ráp → kiểm tra điện/chức năng → hoàn thiện.

Không phải PCBA nào cũng cần tất cả các bước. Bo mạch chỉ sử dụng linh kiện SMT có thể không có công đoạn THT, trong khi các thiết kế kết hợp SMT và linh kiện xuyên lỗ sẽ cần thêm các bước tương ứng.

1. Chuẩn bị vật tư và dữ liệu sản xuất

Trước khi chạy dây chuyền, nhà sản xuất cần xác nhận PCB, linh kiện và dữ liệu kỹ thuật của sản phẩm. Các thông tin như BOM, tọa độ linh kiện, hướng đặt, loại package và chương trình cho thiết bị phải thống nhất với thiết kế.

Linh kiện được kiểm tra mã hàng, thông số, số lượng và tình trạng đóng gói. Với các linh kiện nhạy ẩm, điều kiện bảo quản và xử lý trước sản xuất cũng cần được kiểm soát theo yêu cầu kỹ thuật.

PCB đầu vào được kiểm tra ngoại quan và các điều kiện cơ bản trước khi đưa vào dây chuyền. Mục tiêu của giai đoạn này là ngăn vật tư không phù hợp đi vào các công đoạn tự động phía sau.

2. Chuẩn bị PCB cho công đoạn SMT

PCB được đưa vào dây chuyền và xác định chiều, vị trí cũng như trạng thái phù hợp với chương trình sản xuất. Các thông tin về kích thước bo mạch, điểm định vị và dữ liệu placement cần được đồng bộ với thiết bị.

Nếu PCB có nhiều phiên bản hoặc nhiều mã sản phẩm, việc nhận diện đúng chương trình là yếu tố quan trọng. Chỉ một sai lệch về dữ liệu cũng có thể khiến toàn bộ vị trí linh kiện trên bo mạch bị đặt sai.

3. In kem hàn lên PCB

Ở công đoạn SMT, kem hàn được in lên các pad thông qua stencil. Các khẩu độ trên stencil xác định vị trí và hình dạng vùng kem hàn cần tạo trên PCB. Chất lượng in ảnh hưởng trực tiếp đến mối hàn về sau. Lượng kem không đủ có thể làm giảm khả năng hình thành mối nối, trong khi lượng quá lớn hoặc in lệch có thể làm tăng nguy cơ cầu hàn giữa các pad. Vì vậy, các thông số như áp lực gạt, tốc độ in, độ tách stencil và tình trạng kem hàn cần được kiểm soát phù hợp với thiết kế PCB.

4. Kiểm tra kem hàn bằng SPI

Sau khi in, PCB có thể được đưa qua máy SPI để kiểm tra lớp kem hàn trước khi đặt linh kiện. SPI sử dụng hệ thống đo và xử lý hình ảnh để đánh giá các đặc điểm như chiều cao, thể tích, diện tích và độ lệch vị trí của kem hàn. Nếu phát hiện sai lệch, vấn đề có thể được xử lý ngay tại công đoạn in thay vì để PCB tiếp tục sang placement và hàn. Việc kiểm tra sớm giúp dây chuyền kiểm soát nguyên nhân trước khi lỗi trở thành lỗi mối hàn sau reflow.

Xem thêm:  Hàn sóng là gì? Quy trình và ứng dụng trong lắp ráp PCB

5. Gắp và đặt linh kiện SMT

PCB đạt yêu cầu được chuyển sang máy placement. Máy lấy linh kiện từ feeder, nhận diện vị trí và hướng của linh kiện, sau đó đặt chúng lên các pad đã phủ kem hàn.

Dữ liệu placement xác định linh kiện nào được đặt tại từng tọa độ. Hệ thống camera giúp hiệu chỉnh những sai lệch về vị trí hoặc góc xoay trước khi linh kiện được đặt xuống.

Ở dây chuyền sản xuất số lượng lớn, công đoạn này phải duy trì đồng thời tốc độ, độ chính xác và tính ổn định, bởi sai sót tại đây có thể ảnh hưởng đến nhiều linh kiện trên cùng một PCB.

6. Hàn reflow tạo mối nối cho linh kiện SMT

Sau khi hoàn tất placement, PCB đi qua lò reflow. Bo mạch được gia nhiệt theo profile nhiệt được thiết lập để kem hàn chuyển sang trạng thái nóng chảy, tạo mối nối giữa chân hoặc pad của linh kiện với PCB, sau đó nguội và đông đặc.

Profile nhiệt thường được kiểm soát qua các giai đoạn gia nhiệt, ổn định nhiệt, reflow và làm nguội. Mục tiêu là tạo mối hàn đạt yêu cầu mà không gây ảnh hưởng không cần thiết đến linh kiện hoặc PCB. Sau công đoạn này, các linh kiện SMT đã được cố định trên bo mạch và có kết nối điện với các pad tương ứng.

7. Kiểm tra sau reflow bằng AOI

PCB sau reflow được kiểm tra bằng AOI để phát hiện các lỗi có thể quan sát bằng phương pháp quang học. Hệ thống camera chụp hình PCB và so sánh dữ liệu thực tế với tiêu chí kiểm tra đã thiết lập. Các lỗi có thể được phát hiện gồm thiếu linh kiện, sai hướng, lệch vị trí, sai loại linh kiện hoặc một số bất thường liên quan đến mối hàn.

AOI giúp phát hiện lỗi sớm trước khi PCB chuyển sang các công đoạn tiếp theo. Với những vị trí hoặc lỗi không thể đánh giá đầy đủ bằng quang học, có thể cần thêm phương pháp kiểm tra khác như X-ray.

8. Lắp ráp và hàn linh kiện THT nếu có

Nếu thiết kế PCBA sử dụng linh kiện xuyên lỗ, các linh kiện này được lắp vào các lỗ tương ứng trên PCB sau hoặc xen kẽ với quá trình SMT tùy thiết kế dây chuyền.

Sau khi chèn linh kiện, PCB có thể được hàn bằng hàn sóng, hàn chọn lọc hoặc phương pháp phù hợp khác. Việc lựa chọn công nghệ phụ thuộc vào loại linh kiện, cách bố trí trên bo mạch và yêu cầu sản phẩm. Với PCBA chỉ sử dụng linh kiện SMT, công đoạn THT có thể được loại bỏ.

9. Kiểm tra và sửa lỗi sau lắp ráp

Sau các công đoạn SMT và THT, PCBA cần được đánh giá tổng thể để xác định những bo mạch không đáp ứng tiêu chí chất lượng.

Các lỗi phát hiện trong quá trình kiểm tra có thể được phân loại theo nguyên nhân như lỗi in kem hàn, placement, hàn, linh kiện hoặc vấn đề trên PCB. Nếu cần sửa chữa, bo mạch được đưa qua công đoạn rework theo quy trình được kiểm soát thay vì xử lý tùy ý.

Điểm quan trọng là dữ liệu lỗi cần được phản hồi về công đoạn gây ra vấn đề. Chẳng hạn, nếu nhiều PCB xuất hiện cùng một dạng lệch linh kiện, việc chỉ sửa từng bo mạch sẽ không giải quyết được nguyên nhân ở dây chuyền.

10. Kiểm tra điện và chức năng PCBA

Kiểm tra ngoại quan và AOI không thể xác nhận tất cả đặc tính điện của PCBA. Tùy sản phẩm, bo mạch có thể tiếp tục trải qua các phép kiểm tra điện hoặc kiểm tra chức năng.

Xem thêm:  Các bước trong quy trình lắp ráp PCB hoàn chỉnh

Kiểm tra điện có thể tập trung vào tính liên tục, hiện tượng chập hoặc các đặc tính tại những điểm kiểm tra được thiết kế. Kiểm tra chức năng đi xa hơn bằng cách xác nhận PCBA có thực hiện đúng chức năng theo yêu cầu hay không. Đây là bước quan trọng để xác nhận PCBA không chỉ được lắp đúng về mặt hình thức mà còn có khả năng hoạt động theo thiết kế.

11. Hoàn thiện và xác nhận PCBA

Sau khi vượt qua các bước kiểm tra, PCBA được xử lý các yêu cầu hoàn thiện như làm sạch, cắt chân linh kiện hoặc kiểm tra ngoại quan cuối nếu sản phẩm yêu cầu.

Thông tin nhận dạng và trạng thái kiểm tra có thể được ghi nhận để phục vụ truy xuất trong quá trình sản xuất. Những bo mạch đạt tiêu chuẩn mới được chuyển sang công đoạn lắp ráp sản phẩm cuối, đóng gói hoặc bước xử lý tiếp theo.

Trong các hệ thống sản xuất điện tử quy mô lớn như Luxshare ICT, việc duy trì khả năng truy xuất và kiểm soát dữ liệu theo từng công đoạn có ý nghĩa quan trọng đối với việc quản lý chất lượng PCBA.

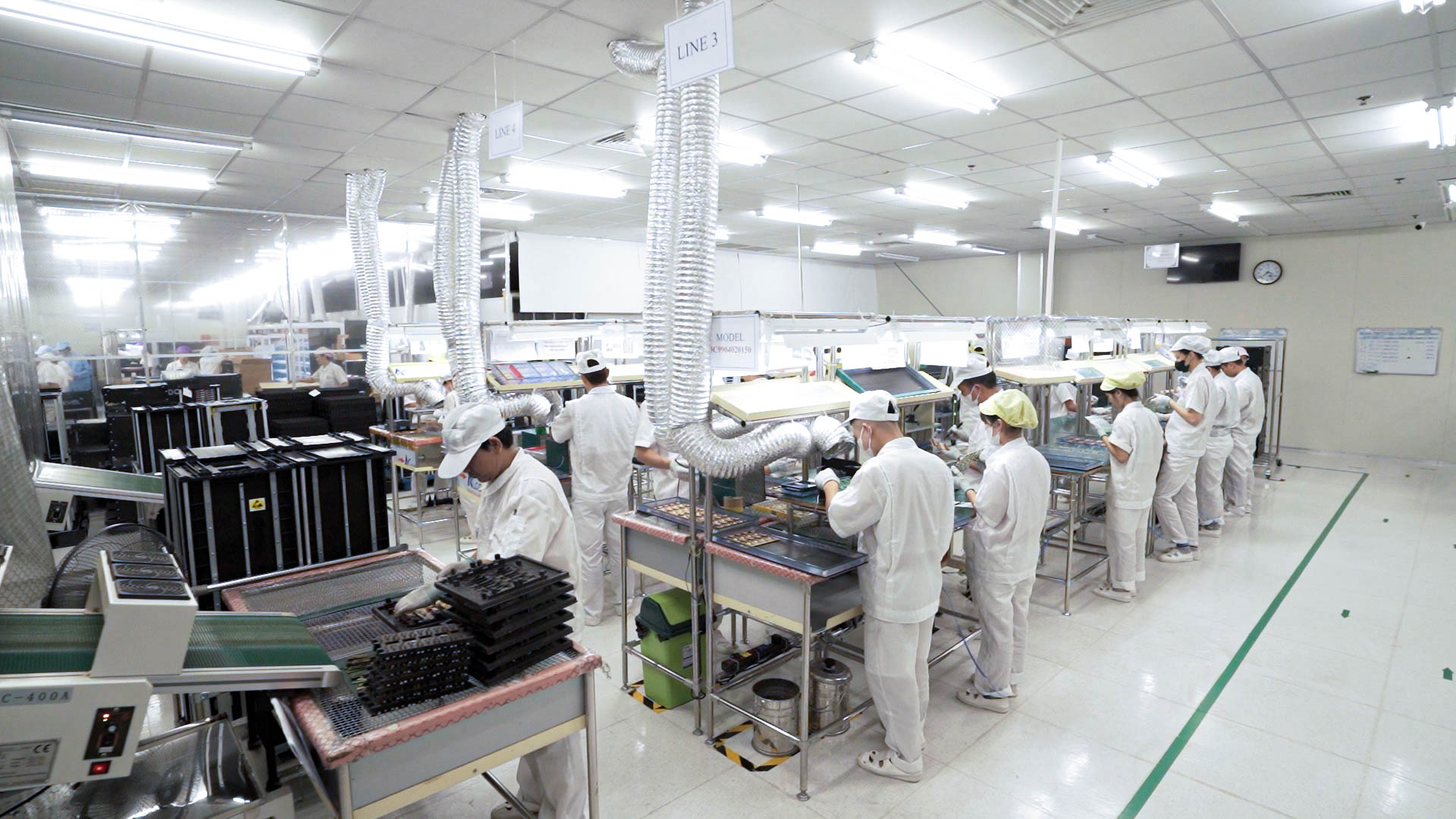

Những công đoạn ảnh hưởng trực tiếp đến chất lượng PCBA

Không phải mọi lỗi PCBA đều xuất hiện tại công đoạn cuối. Một lỗi có thể bắt đầu từ bước chuẩn bị vật tư rồi biểu hiện rõ hơn ở placement, reflow hoặc kiểm tra chức năng.

In kem hàn ảnh hưởng đến lượng vật liệu hàn tại pad. Placement quyết định vị trí và hướng của linh kiện. Reflow quyết định điều kiện hình thành mối hàn. AOI và các phương pháp kiểm tra khác giúp phát hiện lỗi trước khi sản phẩm tiếp tục đi xa hơn trong dây chuyền.

Vì vậy, kiểm soát chất lượng PCBA hiệu quả không chỉ dựa vào kiểm tra cuối mà cần tạo ra các điểm kiểm soát xuyên suốt quá trình sản xuất. Các nội dung về thiết bị và công nghệ kiểm tra có thể được xem thêm trong chuyên mục công nghệ.

SMT giữ vị trí nào trong toàn bộ quy trình PCBA?

SMT là phần cốt lõi của nhiều dây chuyền PCBA hiện đại vì phần lớn linh kiện có kích thước nhỏ và mật độ cao được lắp bằng công nghệ này. Chuỗi in kem hàn → SPI → placement → reflow → AOI tạo thành một luồng sản xuất liên tục, trong đó dữ liệu kiểm tra của công đoạn trước có thể hỗ trợ kiểm soát công đoạn sau.

Tuy nhiên, SMT không đồng nghĩa với toàn bộ quy trình PCBA. Một PCBA có thể bao gồm thêm THT, kiểm tra điện, kiểm tra chức năng, rework và các bước hoàn thiện tùy cấu trúc sản phẩm.

Quy trình sản xuất PCBA cần kiểm soát những gì?

Có thể nhìn toàn bộ dây chuyền qua bốn nhóm kiểm soát chính:

  • Vật tư: đúng mã linh kiện, đúng PCB, đúng số lượng và điều kiện bảo quản.
  • Lắp ráp: đúng vị trí, hướng và điều kiện hàn của linh kiện.
  • Kiểm tra: phát hiện lỗi ở từng điểm kiểm soát thay vì chỉ kiểm tra ở cuối dây chuyền.
  • Dữ liệu sản xuất: đồng bộ BOM, chương trình máy, kết quả kiểm tra và thông tin truy xuất.

Khi các nhóm kiểm soát này được liên kết, nhà sản xuất có thể xác định lỗi nhanh hơn và hạn chế việc một sai lệch nhỏ lan sang nhiều công đoạn tiếp theo.

Kết luận

Quy trình sản xuất PCBA thường bắt đầu từ chuẩn bị vật tư và dữ liệu, sau đó đi qua các công đoạn SMT gồm in kem hàn, SPI, gắp đặt linh kiện, reflow và AOI. Với những thiết kế có linh kiện xuyên lỗ, dây chuyền sẽ bổ sung công đoạn THT và hàn tương ứng trước khi thực hiện các bước kiểm tra điện, chức năng và hoàn thiện.

Điểm quan trọng của quy trình không chỉ nằm ở việc lắp đủ linh kiện mà còn ở khả năng kiểm soát chất lượng xuyên suốt từ đầu vào đến PCBA hoàn chỉnh. Mỗi công đoạn tạo ra dữ liệu và kết quả có ảnh hưởng trực tiếp đến công đoạn tiếp theo, từ đó quyết định tính ổn định của toàn bộ dây chuyền sản xuất.
