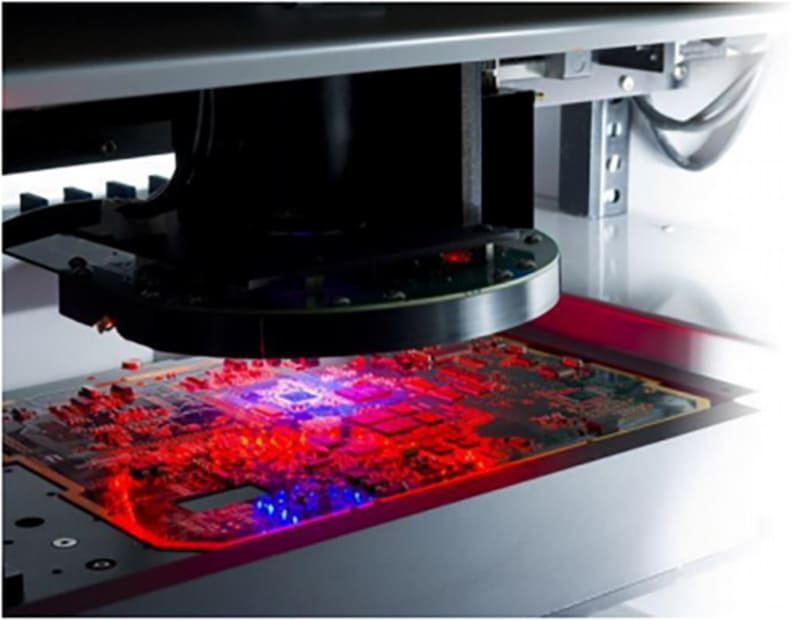

Máy AOI là gì? Nguyên lý và vai trò trong sản xuất PCB

Trong quá trình lắp ráp PCB, chỉ cần một linh kiện đặt sai vị trí, thiếu linh kiện hoặc một mối hàn không đạt cũng có thể ảnh hưởng đến khả năng hoạt động của cả bo mạch. Khi số lượng PCB tăng lên, kiểm tra thủ công bằng mắt thường khó đảm bảo tốc độ và tính nhất quán. Máy AOI được sử dụng để tự động quan sát và phân tích bề mặt PCB, từ đó phát hiện những sai lệch sau quá trình lắp ráp.

AOI không trực tiếp tạo ra mối hàn hay đặt linh kiện. Giá trị của hệ thống nằm ở khả năng kiểm tra bằng hình ảnh theo tiêu chí đã thiết lập, giúp phát hiện lỗi sớm và cung cấp dữ liệu cho công đoạn sản xuất.

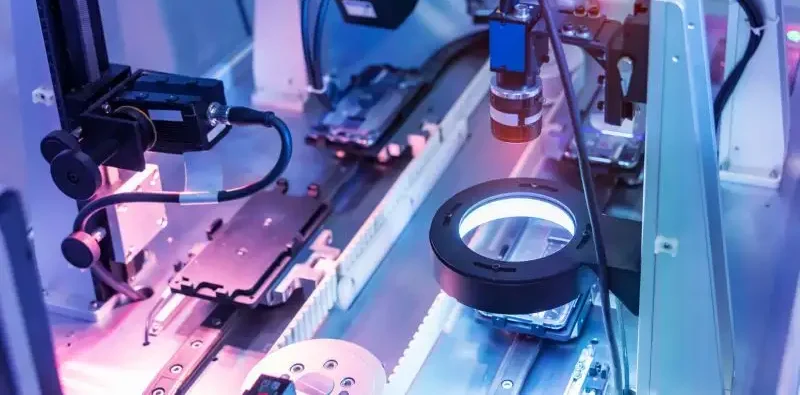

Máy AOI là gì?

AOI là viết tắt của Automated Optical Inspection, nghĩa là kiểm tra quang học tự động. Máy AOI sử dụng hệ thống camera, nguồn sáng và phần mềm xử lý hình ảnh để kiểm tra PCB hoặc cụm linh kiện trên PCB.

Thay vì để nhân viên quan sát từng bo mạch, hệ thống chụp hình các khu vực cần kiểm tra rồi đối chiếu với dữ liệu hoặc tiêu chuẩn đã được thiết lập. Khi phát hiện điểm khác biệt vượt ngưỡng cho phép, máy có thể đánh dấu vị trí nghi ngờ để tiếp tục xác nhận và xử lý. AOI thường được sử dụng sau một công đoạn lắp ráp nhất định, đặc biệt là sau hàn, nhằm kiểm tra những lỗi có thể quan sát được bằng phương pháp quang học.

Nguyên lý hoạt động của máy AOI

Nguyên lý AOI có thể hiểu qua ba thành phần chính: thu nhận hình ảnh, xử lý hình ảnh và đánh giá kết quả.

Thu nhận hình ảnh PCB

PCB được đưa vào vị trí kiểm tra trong máy. Hệ thống camera ghi lại hình ảnh của các khu vực cần kiểm tra dưới điều kiện ánh sáng được kiểm soát. Nguồn sáng có thể được bố trí theo nhiều hướng hoặc cường độ khác nhau để làm nổi bật đặc điểm của linh kiện, pad và mối hàn. Điều này giúp camera thu được hình ảnh phù hợp cho quá trình phân tích.

Phân tích và đối chiếu hình ảnh

Phần mềm xử lý hình ảnh phân tích những đặc điểm như vị trí, hình dạng, kích thước, hướng và sự hiện diện của linh kiện hoặc mối hàn. Tùy hệ thống, dữ liệu kiểm tra có thể được đối chiếu với hình ảnh mẫu, dữ liệu CAD hoặc các thông số được lập trình trước. Những điểm sai lệch được xác định dựa trên ngưỡng kiểm tra đã thiết lập.

Đánh giá và xác định lỗi

Sau khi phân tích, máy đưa ra kết quả cho từng vị trí kiểm tra. PCB có thể được xác định là đạt hoặc có vị trí cần kiểm tra thêm. Điểm quan trọng là AOI chủ yếu phát hiện dấu hiệu bất thường bằng hình ảnh, chứ không phải mọi cảnh báo đều đồng nghĩa với một lỗi sản phẩm thực sự. Một số trường hợp cần nhân viên xác nhận lại để phân biệt lỗi thật với cảnh báo giả.

Máy AOI kiểm tra những gì trên PCB?

Phạm vi kiểm tra phụ thuộc vào thiết bị, chương trình và vị trí AOI được bố trí trong dây chuyền. Một số lỗi phổ biến có thể được phát hiện gồm:

Thiếu hoặc sai linh kiện

AOI có thể xác định một vị trí không có linh kiện trong khi thiết kế yêu cầu phải có, hoặc phát hiện linh kiện không đúng loại dựa trên hình dạng, kích thước và đặc điểm hình ảnh.

Linh kiện đặt lệch

Khi linh kiện bị lệch khỏi vị trí thiết kế, xoay sai hướng hoặc không nằm đúng vùng pad, hệ thống có thể nhận diện sự sai lệch thông qua hình ảnh. Đối với linh kiện có nhiều chân, việc kiểm tra vị trí còn giúp phát hiện tình trạng chân linh kiện không nằm đúng vùng kết nối.

Lỗi liên quan đến mối hàn

AOI có thể kiểm tra các đặc điểm hình ảnh của mối hàn và phát hiện một số dạng bất thường như thiếu thiếc, dư thiếc hoặc cầu hàn, tùy khả năng của hệ thống và điều kiện quan sát.

Tuy nhiên, những mối hàn nằm ở vị trí không thể quan sát trực tiếp bằng camera, chẳng hạn một số cấu trúc nằm dưới package, có thể cần phương pháp kiểm tra khác.

Sai hướng linh kiện

Một số linh kiện có cực tính hoặc hướng lắp đặt bắt buộc. Nếu linh kiện bị xoay hoặc đặt ngược, đặc điểm hình ảnh của nó có thể khác với dữ liệu tham chiếu và tạo cảnh báo.

Sai lệch hình học

AOI cũng có thể kiểm tra khoảng cách, vị trí tương đối hoặc hình dạng của các đối tượng trên PCB. Những sai lệch vượt ngưỡng được thiết lập có thể được đưa vào danh sách cần xác minh.

AOI được đặt ở đâu trong dây chuyền sản xuất?

Vị trí của AOI phụ thuộc vào cấu trúc dây chuyền và mục tiêu kiểm tra. Trong dây chuyền SMT, AOI thường có thể được bố trí sau công đoạn hàn reflow để kiểm tra tình trạng linh kiện và mối hàn trên bề mặt PCB. Khi phát hiện lỗi ngay tại đây, bo mạch có thể được đưa sang bước xác nhận hoặc sửa chữa thay vì tiếp tục đi sâu vào các công đoạn sau.

Một số dây chuyền có thể sử dụng AOI ở nhiều vị trí khác nhau. Chẳng hạn, kiểm tra sau một công đoạn lắp ráp giúp phát hiện sai lệch sớm, trong khi kiểm tra ở công đoạn sau có thể đánh giá trạng thái hoàn thiện hơn của PCB.

Việc lựa chọn vị trí không chỉ phụ thuộc vào khả năng của máy mà còn liên quan đến mục tiêu kiểm soát chất lượng của toàn bộ quy trình.

Vai trò của AOI trong sản xuất PCB

Phát hiện lỗi sớm

Một trong những giá trị quan trọng của AOI là phát hiện sai lệch ngay sau công đoạn tạo ra lỗi. Nếu một linh kiện bị đặt sai hoặc một mối hàn có vấn đề, việc nhận diện sớm giúp hạn chế số lượng PCB tiếp tục đi qua các công đoạn tiếp theo.

Trong sản xuất số lượng lớn, khả năng phát hiện sớm đặc biệt quan trọng vì một sai lệch nhỏ trong quy trình có thể lặp lại trên nhiều bo mạch nếu không được nhận ra kịp thời.

Tăng khả năng kiểm tra tự động

Khi số lượng điểm cần kiểm tra trên một PCB rất lớn, việc kiểm tra hoàn toàn thủ công sẽ tốn nhiều thời gian. AOI có thể thực hiện việc quan sát theo chương trình với tốc độ ổn định, giảm khối lượng kiểm tra bằng mắt ở những vị trí phù hợp.

Đây là một phần quan trọng trong hoạt động sản xuất điện tử hiện đại, nơi các hệ thống tự động được kết hợp để duy trì tốc độ và tính nhất quán. Trong những dây chuyền sản xuất quy mô lớn như Luxshare ICT, các công đoạn kiểm tra tự động có thể hỗ trợ kiểm soát chất lượng khi sản lượng PCB ở mức cao.

Cung cấp dữ liệu cho quá trình cải thiện sản xuất

AOI không chỉ cho biết một PCB có lỗi hay không. Dữ liệu về vị trí và loại lỗi có thể giúp kỹ thuật viên tìm kiếm nguyên nhân ở những công đoạn trước.

Ví dụ, nếu nhiều PCB liên tục xuất hiện sai lệch linh kiện tại cùng một vị trí, dữ liệu kiểm tra có thể là dấu hiệu để xem xét lại chương trình máy đặt linh kiện, feeder hoặc điều kiện của quá trình lắp ráp. Nhờ đó, AOI có thể trở thành một nguồn dữ liệu phục vụ kiểm soát và cải thiện quy trình, thay vì chỉ đóng vai trò như một bước phân loại sản phẩm.

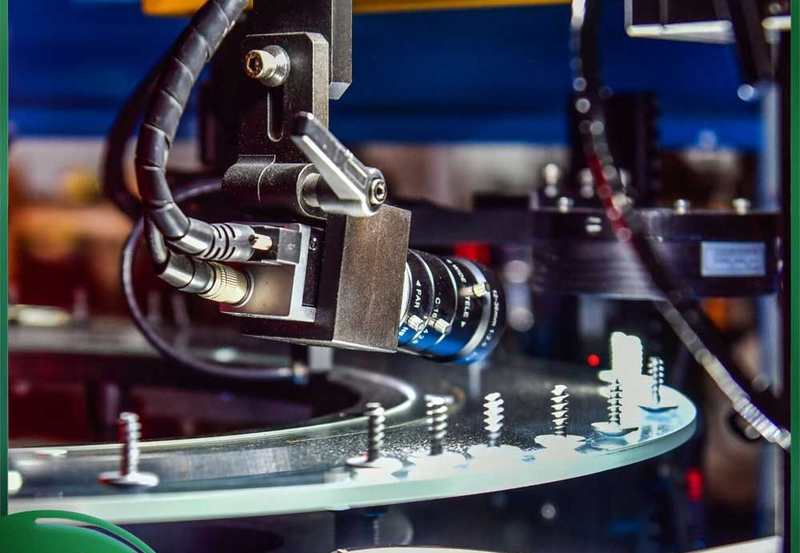

AOI có thay thế hoàn toàn kiểm tra thủ công không?

AOI giúp giảm đáng kể khối lượng quan sát trực tiếp nhưng không đồng nghĩa với việc mọi công đoạn kiểm tra đều có thể thay thế bằng máy.

Một số lỗi có đặc điểm hình ảnh rõ ràng có thể được tự động nhận diện hiệu quả. Ngược lại, những vấn đề liên quan đến cấu trúc bên trong, đặc tính điện hoặc các vị trí bị che khuất có thể cần phương pháp kiểm tra khác.

Ngoài ra, cảnh báo của AOI cũng có thể cần nhân viên xác nhận. Nếu tiêu chí kiểm tra được đặt quá chặt, máy có thể tạo ra nhiều cảnh báo không phải lỗi thực tế; nếu đặt quá rộng, một số sai lệch có thể không được phát hiện.

Vì vậy, AOI nên được xem là một phần của hệ thống kiểm soát chất lượng, phối hợp với các phương pháp kiểm tra khác thay vì hoạt động độc lập.

AOI khác SPI và X-ray như thế nào?

AOI, SPI và X-ray đều có thể xuất hiện trong quy trình kiểm tra PCB nhưng mỗi phương pháp tập trung vào một vấn đề khác nhau.

Phương pháp	Đối tượng chính	Thời điểm thường gặp	Đặc điểm
SPI	Kem hàn	Trước khi đặt linh kiện	Kiểm tra lượng, diện tích, vị trí kem hàn
AOI	Linh kiện và các đặc điểm có thể quan sát	Sau lắp ráp/hàn	Phân tích hình ảnh bề mặt PCB
X-ray	Cấu trúc và mối nối khó quan sát	Sau lắp ráp hoặc theo yêu cầu	Quan sát được một số khu vực nằm bên dưới package

Sự khác biệt này cho thấy AOI không phải phương pháp kiểm tra duy nhất trong sản xuất PCB. Mỗi hệ thống được sử dụng để giải quyết một nhóm vấn đề mà phương pháp khác khó xử lý hiệu quả.

Đối với những nội dung chuyên sâu hơn về công nghệ kiểm tra và lắp ráp điện tử, cần xem AOI trong mối liên hệ với SPI, X-ray, kiểm tra điện và các công đoạn kiểm soát khác.

Những yếu tố ảnh hưởng đến hiệu quả kiểm tra AOI

Chất lượng hình ảnh

Camera, độ phân giải và điều kiện ánh sáng ảnh hưởng trực tiếp đến khả năng nhận diện các đặc điểm nhỏ trên PCB. Với linh kiện có kích thước nhỏ hoặc khoảng cách chân hẹp, yêu cầu về hình ảnh càng cao.

Chương trình kiểm tra

AOI cần có chương trình kiểm tra phù hợp với từng sản phẩm. Dữ liệu về vị trí linh kiện, hình dạng, kích thước và tiêu chí sai lệch phải được thiết lập chính xác. Nếu chương trình không phù hợp, máy có thể bỏ sót lỗi hoặc tạo ra cảnh báo không cần thiết.

Thiết kế PCB và linh kiện

Màu sắc bề mặt PCB, độ phản xạ, hình dạng package, mật độ linh kiện và cách bố trí các khu vực kiểm tra đều có thể ảnh hưởng đến khả năng phân tích hình ảnh. Với PCB có mật độ cao, việc phân biệt các linh kiện nằm sát nhau cũng đòi hỏi hệ thống camera và thuật toán xử lý phù hợp.

Kết luận

Máy AOI (Automated Optical Inspection) là hệ thống kiểm tra quang học tự động sử dụng camera, ánh sáng và phần mềm xử lý hình ảnh để phát hiện các sai lệch trên PCB. Máy có thể kiểm tra những vấn đề như thiếu linh kiện, sai hướng, lệch vị trí và một số lỗi liên quan đến mối hàn.

Vai trò của AOI không chỉ nằm ở việc tự động hóa kiểm tra mà còn giúp phát hiện lỗi sớm, giảm phụ thuộc vào quan sát thủ công và cung cấp dữ liệu để kiểm soát quá trình sản xuất. Tuy nhiên, AOI không thay thế mọi phương pháp kiểm tra mà cần được kết hợp với SPI, X-ray hoặc kiểm tra điện tùy đặc điểm sản phẩm. Trong một dây chuyền PCB hiện đại, AOI vì vậy là một mắt xích quan trọng giữa lắp ráp và kiểm soát chất lượng, giúp biến dữ liệu kiểm tra thành cơ sở để phát hiện và xử lý sai lệch trong quá trình sản xuất.
