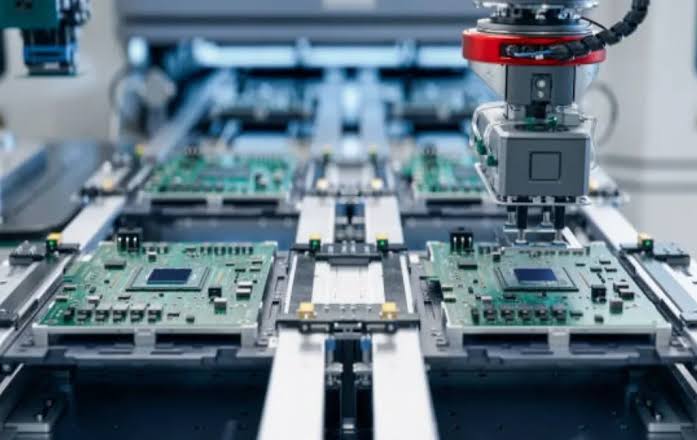

Các bước trong quy trình lắp ráp PCB hoàn chỉnh

Các bước trong quy trình lắp ráp PCB hoàn chỉnh

Một PCB sau khi chế tạo vẫn chỉ là bo mạch với các đường dẫn điện và vị trí dành cho linh kiện. Để trở thành một bo mạch có thể thực hiện chức năng điện tử, linh kiện phải được đưa lên đúng vị trí, kết nối chắc chắn với các pad và trải qua các bước kiểm tra cần thiết.

Quy trình lắp ráp PCB vì vậy không chỉ gồm thao tác hàn linh kiện. Từ khâu chuẩn bị vật tư đến kiểm tra sau lắp ráp, mỗi công đoạn đều liên quan trực tiếp đến độ chính xác, khả năng hoạt động và tính ổn định của bo mạch hoàn thiện.

Các bước trong quy trình lắp ráp PCB

Một quy trình lắp ráp PCB hoàn chỉnh thường được triển khai theo trình tự: Chuẩn bị PCB và linh kiện → kiểm tra vật tư → in kem hàn → kiểm tra kem hàn → gắp đặt linh kiện → hàn reflow → lắp linh kiện THT nếu có → hàn → kiểm tra sau lắp ráp → kiểm tra chức năng và hoàn thiện.

Không phải mọi bo mạch đều sử dụng toàn bộ các công đoạn trên. PCB chỉ dùng linh kiện SMT có thể không cần công đoạn THT, trong khi các thiết kế kết hợp SMT và THT sẽ cần thêm bước lắp và hàn linh kiện xuyên lỗ.

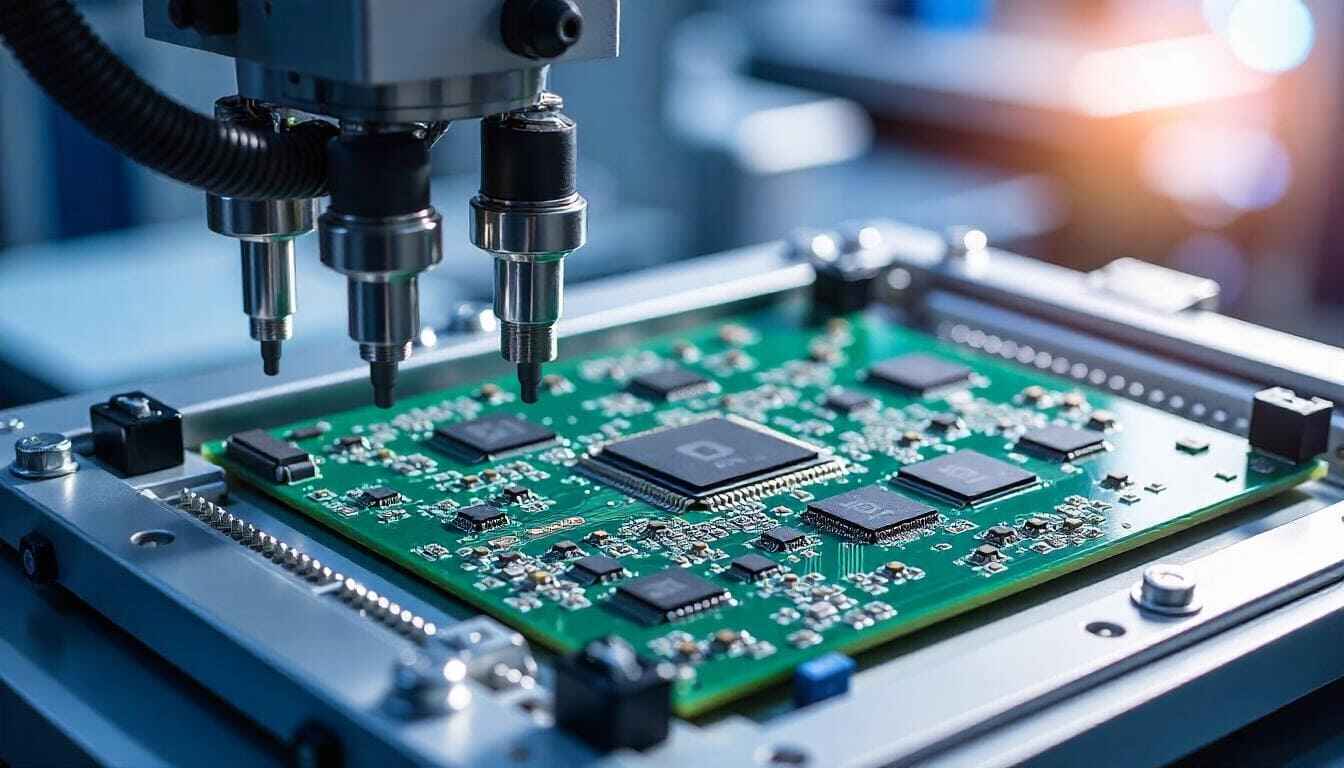

Các bước trong quy trình lắp ráp PCB
Các bước trong quy trình lắp ráp PCB

1. Chuẩn bị PCB, linh kiện và dữ liệu sản xuất

Trước khi đưa PCB vào dây chuyền, cần chuẩn bị đầy đủ bo mạch, linh kiện và dữ liệu phục vụ lắp ráp. Thông tin quan trọng thường bao gồm BOM, dữ liệu vị trí linh kiện, bản thiết kế PCB và chương trình cho các thiết bị trong dây chuyền.

Linh kiện cũng cần được đối chiếu về mã hàng, giá trị, package và số lượng. Với sản xuất số lượng lớn, việc xác nhận đúng vật tư ngay từ đầu giúp hạn chế lỗi nhầm linh kiện kéo theo nhiều công đoạn phía sau.

PCB được kiểm tra ngoại quan để phát hiện các vấn đề như cong vênh, trầy xước, nhiễm bẩn hoặc bất thường tại khu vực pad. Những bo mạch không đạt điều kiện đầu vào cần được xử lý trước khi chuyển sang công đoạn lắp ráp.

2. In kem hàn lên PCB

Đối với linh kiện SMT, kem hàn thường được in lên các pad thông qua stencil. Stencil có các khẩu độ tương ứng với vị trí cần tạo lớp kem hàn trên PCB. Trong quá trình này, lượng kem hàn và vị trí in cần được kiểm soát. Nếu lượng kem quá ít, mối hàn sau reflow có thể không đủ; nếu quá nhiều hoặc bị lệch, kem hàn có thể tạo cầu hàn giữa các pad gần nhau. Chất lượng của bước in kem hàn có ảnh hưởng trực tiếp đến các công đoạn placement và hàn sau đó.

3. Kiểm tra lớp kem hàn

Sau khi in, PCB có thể được đưa qua máy SPI để kiểm tra lớp kem hàn trước khi đặt linh kiện. SPI có thể đánh giá các thông số như chiều cao, thể tích, diện tích và vị trí của vùng kem hàn. Việc phát hiện sai lệch ở thời điểm này giúp xử lý vấn đề trước khi linh kiện được đặt lên PCB. Nếu lỗi in kem hàn được phát hiện sớm, nhà sản xuất có thể điều chỉnh stencil hoặc thông số máy in thay vì để lỗi tiếp tục đi qua các công đoạn sau.

Xem thêm:  Máy SPI là gì? Nguyên lý kiểm tra kem hàn trong SMT

4. Gắp và đặt linh kiện lên PCB

PCB đạt yêu cầu được chuyển sang máy gắp linh kiện SMT. Máy lấy linh kiện từ feeder, xác định vị trí và hướng của linh kiện bằng hệ thống nhận diện, sau đó đặt linh kiện lên đúng pad đã được phủ kem hàn.

Tọa độ placement được xác định từ dữ liệu thiết kế và chương trình sản xuất. Độ chính xác của bước này phụ thuộc vào nhiều yếu tố như feeder, nozzle, hệ thống camera, cơ cấu chuyển động và độ ổn định của PCB. Với các dây chuyền tự động, hàng loạt linh kiện có thể được đặt liên tục theo chương trình mà không cần thao tác thủ công từng linh kiện.

5. Hàn reflow để cố định linh kiện SMT

Sau khi placement hoàn tất, PCB đi qua lò reflow. Nhiệt độ được kiểm soát theo từng vùng để làm nóng kem hàn, đưa vật liệu hàn đến trạng thái nóng chảy rồi làm nguội để tạo mối nối điện và cơ học giữa linh kiện với PCB. Một profile nhiệt phù hợp phải đảm bảo kem hàn nóng chảy đúng điều kiện nhưng không gây ảnh hưởng không cần thiết đến linh kiện hoặc PCB. Kết quả của công đoạn này là các linh kiện SMT được cố định và kết nối với các pad tương ứng trên bo mạch.

6. Lắp linh kiện xuyên lỗ nếu PCB có THT

Không phải PCB nào cũng chỉ sử dụng linh kiện SMT. Với thiết kế có linh kiện xuyên lỗ, các linh kiện THT được đưa vào các lỗ đã bố trí trên PCB sau hoặc xen kẽ với các công đoạn SMT tùy thiết kế dây chuyền.

Chân linh kiện phải được đưa đúng vị trí và đúng hướng. Một số công đoạn có thể thực hiện tự động, trong khi những linh kiện đặc thù hoặc có hình dạng phức tạp có thể cần thao tác thủ công. Cách bố trí công đoạn THT phụ thuộc vào cấu trúc bo mạch và yêu cầu sản xuất, vì vậy không nên mặc định mọi PCB đều có bước này.

7. Hàn linh kiện THT

Sau khi lắp linh kiện xuyên lỗ, PCB có thể được hàn bằng phương pháp hàn sóng hoặc các phương pháp phù hợp khác. Trong hàn sóng, mặt dưới PCB tiếp xúc với dòng thiếc nóng chảy để tạo mối hàn tại các chân linh kiện xuyên lỗ. Với một số linh kiện hoặc khu vực đặc biệt, hàn thủ công hoặc hàn chọn lọc có thể được sử dụng. Mục tiêu của công đoạn là tạo mối hàn đủ chắc chắn về cơ học và đảm bảo kết nối điện giữa chân linh kiện với mạch in.

8. Kiểm tra ngoại quan sau lắp ráp

Sau các công đoạn đặt và hàn, PCB cần được kiểm tra để phát hiện những lỗi có thể ảnh hưởng đến chất lượng bo mạch. AOI có thể sử dụng hệ thống camera và xử lý hình ảnh để kiểm tra các vấn đề như thiếu linh kiện, sai vị trí, sai hướng, linh kiện bất thường hoặc một số lỗi liên quan đến mối hàn. Với những vị trí khó đánh giá bằng phương pháp quang học, tùy thiết kế sản phẩm có thể cần thêm các phương pháp kiểm tra khác như X-ray.

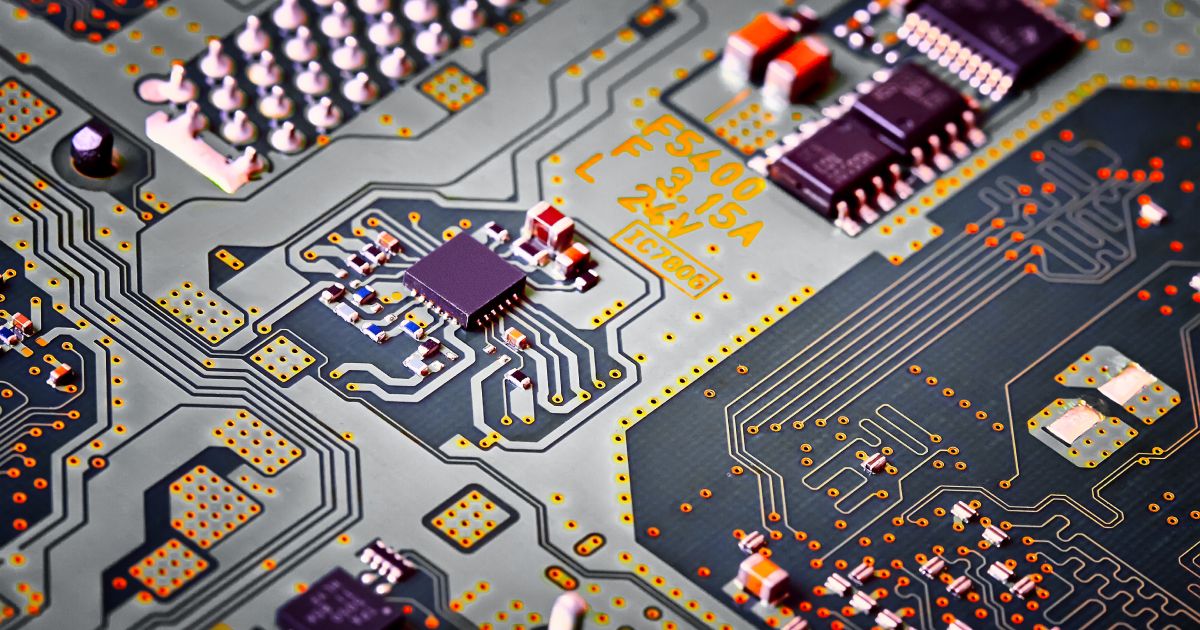

Kiểm tra ngoại quan sau lắp ráp
Kiểm tra ngoại quan sau lắp ráp

9. Kiểm tra điện và chức năng

Kiểm tra ngoại quan chưa đủ để xác nhận bo mạch hoạt động đúng. PCB sau lắp ráp có thể tiếp tục được kiểm tra điện hoặc kiểm tra chức năng tùy yêu cầu sản phẩm. Các phép kiểm tra có thể tập trung vào tính liên tục của mạch, hiện tượng chập, các điểm điện áp hoặc khả năng thực hiện chức năng theo thiết kế. Công đoạn này giúp phân biệt một bo mạch có hình thức đạt yêu cầu với một bo mạch thực sự hoạt động đúng về điện và chức năng.

Xem thêm:  SMT là gì? Quy trình công nghệ và vai trò trong lắp ráp PCB

10. Hoàn thiện và đưa PCB sang công đoạn tiếp theo

Những bo mạch đạt yêu cầu được làm sạch nếu cần, cắt chân linh kiện còn dư, xử lý các yêu cầu hoàn thiện và xác nhận trạng thái sản phẩm. Tùy sản phẩm, PCB hoàn chỉnh có thể được đưa sang công đoạn lắp ráp sản phẩm cuối, đóng vỏ hoặc tiếp tục trải qua các bước kiểm tra khác trước khi xuất xưởng.

Trong môi trường sản xuất điện tử quy mô lớn như Luxshare ICT, việc kiểm soát từng công đoạn giúp quá trình lắp ráp có thể duy trì tính ổn định khi số lượng PCB tăng lên và sản phẩm có nhiều phiên bản khác nhau.

Những điểm kiểm soát quan trọng trong quy trình lắp ráp PCB

Chất lượng của PCB hoàn chỉnh không phụ thuộc vào một công đoạn riêng lẻ. Sai lệch từ bước trước có thể trở thành nguyên nhân gây lỗi ở bước sau.

  • Vật tư đầu vào: Mã linh kiện, package, số lượng và chất lượng PCB cần được xác nhận trước sản xuất.
  • In kem hàn: Lượng kem, vị trí và hình dạng vùng in cần phù hợp với pad trên PCB.
  • Placement: Linh kiện phải đúng mã, đúng vị trí và đúng hướng theo dữ liệu thiết kế.
  • Hàn: Profile nhiệt hoặc điều kiện hàn phải phù hợp với loại linh kiện và vật liệu sử dụng.
  • Kiểm tra: Nên phát hiện lỗi càng gần công đoạn phát sinh càng tốt để hạn chế sản phẩm lỗi tiếp tục đi sâu vào dây chuyền.
  • Kiểm tra chức năng: Với những PCB có yêu cầu hoạt động cụ thể, kiểm tra điện và chức năng là bước cần thiết bên cạnh kiểm tra ngoại quan.

Quy trình lắp ráp PCB khác gì quy trình sản xuất PCBA?

Hai khái niệm này có liên quan nhưng phạm vi sử dụng có thể khác nhau. Lắp ráp PCB thường nhấn mạnh vào chuỗi công đoạn biến một PCB trống thành bo mạch đã được gắn linh kiện, từ in kem hàn, placement, hàn đến kiểm tra.

Trong khi đó, sản xuất PCBA có thể được dùng với phạm vi rộng hơn, bao gồm quản lý vật tư, chuẩn bị sản xuất, lắp ráp, kiểm tra, kiểm soát chất lượng và các hoạt động liên quan để tạo ra cụm mạch hoàn chỉnh.

Vì vậy, khi nói về các bước lắp ráp PCB, trọng tâm nên đặt vào dòng công việc trực tiếp tạo ra bo mạch đã lắp linh kiện, thay vì mở rộng sang toàn bộ hoạt động quản trị sản xuất.

Kết luận

Quy trình lắp ráp PCB hoàn chỉnh bắt đầu từ chuẩn bị PCB và linh kiện, tiếp tục qua in kem hàn, kiểm tra, gắp đặt linh kiện, hàn SMT, lắp và hàn THT nếu cần, sau đó kiểm tra ngoại quan, điện và chức năng.

Trình tự cụ thể có thể thay đổi theo thiết kế PCB và loại linh kiện sử dụng. Tuy nhiên, nguyên tắc xuyên suốt vẫn là kiểm soát chính xác từng bước để bảo đảm linh kiện được lắp đúng vị trí, mối hàn đạt yêu cầu và bo mạch hoạt động đúng chức năng.

Các kiến thức về công nghệ lắp ráp, thiết bị và kiểm tra trong sản xuất điện tử có thể tiếp tục được tìm hiểu trong chuyên mục công nghệ.
