Trong các thiết bị điện tử ngày càng nhỏ gọn, linh kiện không chỉ cần đảm bảo chức năng mà còn phải chiếm ít diện tích trên PCB. QFN là một dạng package được phát triển theo hướng đó: không sử dụng các chân kéo dài ra ngoài thân linh kiện mà bố trí các pad kết nối ở mặt đáy, giúp rút ngắn đường kết nối và tăng mật độ lắp đặt. Nhờ kích thước nhỏ, khả năng kết nối tốt và hỗ trợ tản nhiệt qua pad trung tâm ở nhiều phiên bản, QFN được sử dụng trong nhiều loại IC như IC nguồn, IC điều khiển, IC giao tiếp và các mạch tích hợp yêu cầu không gian PCB hạn chế.

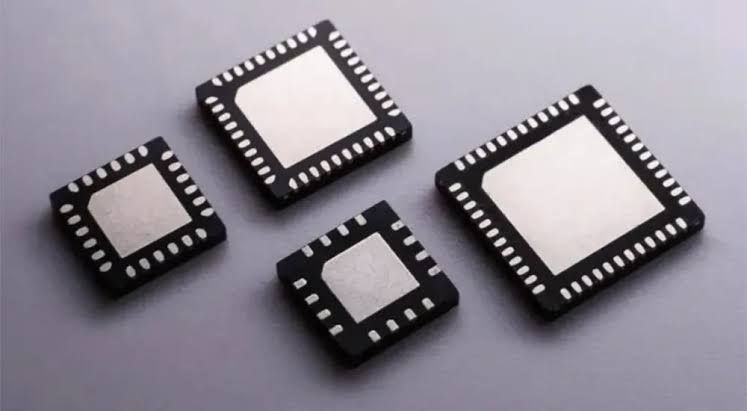

QFN là gì?
QFN là viết tắt của Quad Flat No-lead, một dạng package IC có bốn cạnh bao quanh thân linh kiện nhưng không có các chân dẫn điện nhô ra bên ngoài như những package truyền thống.
Thay vì bố trí chân ở bốn cạnh, QFN sử dụng các pad tiếp xúc nằm ở mặt dưới của package. Khi lắp lên PCB, các pad này được hàn trực tiếp với các pad tương ứng trên bo mạch. Cách thiết kế này giúp package có kích thước nhỏ và tạo đường kết nối điện tương đối ngắn giữa linh kiện với mạch.
Trong thực tế, QFN thường xuất hiện ở những IC có yêu cầu cao về mật độ linh kiện và diện tích PCB. Khi tìm hiểu các package được sử dụng trong thiết bị điện tử, có thể tham khảo thêm kiến thức để phân biệt QFN với các dạng package khác như BGA, DIP hay QFP.
Cấu tạo của linh kiện QFN
Cấu tạo QFN có thể khác nhau tùy loại IC và nhà sản xuất, nhưng một package cơ bản thường gồm các thành phần chính sau.
Thân package
Phần thân thường có dạng hình vuông hoặc gần vuông, được tạo từ vật liệu cách điện dùng để bảo vệ die và các kết nối bên trong. Kích thước thân được tối ưu để giảm diện tích chiếm trên PCB.
Không giống package có chân nhô ra hai bên, phần cạnh của QFN tương đối gọn. Một số loại có thể quan sát được phần kim loại tiếp xúc ở cạnh dưới, nhưng các kết nối chính vẫn nằm ở mặt đáy.

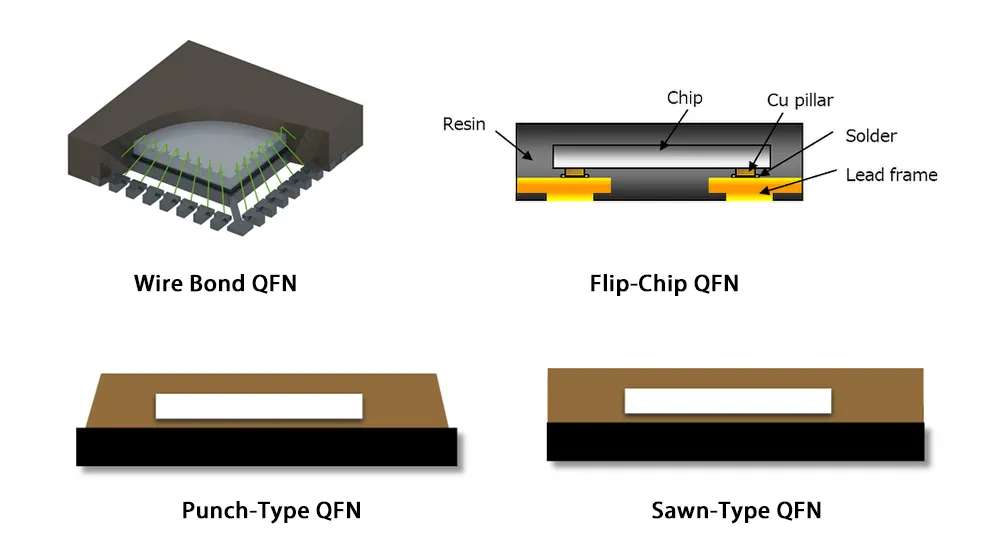

Die và hệ thống kết nối bên trong
Die là phần bán dẫn thực hiện chức năng chính của IC. Die được kết nối với các pad bên ngoài thông qua hệ thống liên kết bên trong package. Tùy công nghệ đóng gói, kết nối từ die đến các pad có thể sử dụng wire bonding hoặc những cấu trúc kết nối khác. Toàn bộ phần này được bảo vệ bên trong thân package để tạo thành một linh kiện hoàn chỉnh trước khi đưa vào lắp ráp trên PCB.
Các pad kết nối ở mặt đáy
Đây là đặc điểm dễ nhận biết nhất của QFN. Thay vì có hàng chân kéo dài ra ngoài, package sử dụng các pad kim loại bố trí ở mặt dưới để tạo điểm tiếp xúc với PCB.
Khi hàn, từng pad của QFN sẽ tương ứng với một pad trên PCB. Thiết kế này làm giảm chiều dài đường kết nối và cho phép bố trí nhiều điểm kết nối trong một diện tích tương đối nhỏ.
Exposed pad
Nhiều loại QFN có thêm một exposed pad ở khu vực trung tâm mặt đáy. Pad này có thể được kết nối với vùng đồng trên PCB để hỗ trợ truyền nhiệt từ IC xuống bo mạch.
Tùy từng linh kiện, exposed pad có thể đồng thời đảm nhiệm chức năng điện, chẳng hạn kết nối với ground. Vì vậy, thiết kế PCB cho QFN cần tuân thủ đúng footprint và hướng dẫn của nhà sản xuất thay vì chỉ quan tâm đến kích thước bao ngoài của package.
Đặc điểm nổi bật của QFN
Thiết kế không chân của QFN tạo ra một số đặc điểm khác biệt so với những package có chân kéo dài ra ngoài.
Kích thước nhỏ và mật độ kết nối cao
Các pad được đưa xuống mặt đáy giúp QFN tận dụng không gian hiệu quả hơn. Package có thể đạt số lượng kết nối phù hợp với nhiều loại IC mà không cần mở rộng kích thước theo chiều ngang để bố trí chân. Đây là một lợi thế quan trọng trong các thiết bị có PCB nhỏ, nơi diện tích dành cho từng linh kiện bị giới hạn.
Đường kết nối ngắn

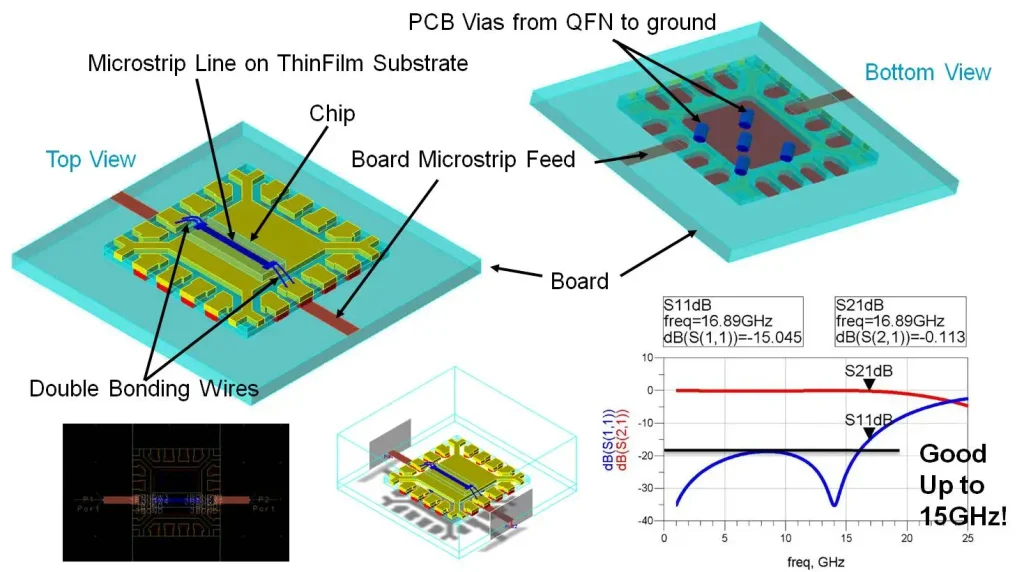

Khoảng cách từ die đến điểm kết nối bên ngoài có thể được tối ưu trong cấu trúc package QFN. Khi kết hợp với đường mạch PCB phù hợp, thiết kế này giúp giảm chiều dài đường dẫn tín hiệu so với một số package có cấu trúc chân dài hơn. Đặc điểm này đặc biệt hữu ích với những mạch yêu cầu kích thước nhỏ và kiểm soát tốt đặc tính điện của đường kết nối.
Khả năng tản nhiệt tốt ở loại có exposed pad
Exposed pad tạo ra một đường truyền nhiệt trực tiếp từ khu vực package xuống PCB. Khi được thiết kế đúng, vùng đồng và kết cấu tản nhiệt bên dưới có thể hỗ trợ đưa nhiệt ra khỏi linh kiện.
Tuy nhiên, khả năng tản nhiệt thực tế còn phụ thuộc vào thiết kế PCB, diện tích đồng, số lượng và cách bố trí via nhiệt cũng như điều kiện hoạt động của IC.
Không có chân nhô ra ngoài
Việc loại bỏ các chân kéo dài ở cạnh giúp giảm diện tích package và hạn chế nguy cơ biến dạng chân trong quá trình vận chuyển hoặc xử lý linh kiện. Đổi lại, phần pad nằm bên dưới khiến việc quan sát mối hàn sau khi lắp ráp khó hơn so với những package có chân lộ rõ.
Ưu điểm và hạn chế của QFN
QFN phù hợp với nhiều thiết kế điện tử hiện đại nhưng không phải lựa chọn tối ưu cho mọi trường hợp.
Ưu điểm chính:
- Kích thước package nhỏ, tiết kiệm diện tích PCB.
- Mật độ kết nối cao trong không gian hạn chế.
- Đường kết nối ngắn.
- Có thể hỗ trợ tản nhiệt hiệu quả thông qua exposed pad.
- Không có chân nhô ra ngoài nên package có kết cấu gọn và chắc chắn.
Một số hạn chế:
- Các pad nằm dưới package khiến việc kiểm tra trực quan mối hàn khó hơn.
- Thiết kế footprint cần có độ chính xác cao.
- Quá trình hàn và kiểm soát chất lượng cần phù hợp với đặc điểm của package không chân.
- Khả năng sửa chữa thủ công có thể khó hơn so với linh kiện có chân lộ rõ.
Vì vậy, QFN thường phát huy hiệu quả khi thiết kế ưu tiên kích thước nhỏ, mật độ linh kiện cao và yêu cầu kết nối ổn định.
Ứng dụng phổ biến của linh kiện QFN
QFN xuất hiện trong nhiều nhóm IC khác nhau, đặc biệt ở những thiết bị cần thu gọn kích thước nhưng vẫn phải duy trì số lượng kết nối cần thiết.
Một số ứng dụng thường gặp gồm:
- IC nguồn: bộ điều khiển nguồn, bộ chuyển đổi DC-DC và các mạch quản lý nguồn.
- IC điều khiển: vi điều khiển, mạch điều khiển chức năng hoặc các IC xử lý tín hiệu.
- IC giao tiếp: các mạch giao tiếp giữa những khối chức năng trong thiết bị điện tử.
- Mạch RF và tín hiệu: một số package QFN được sử dụng trong các IC yêu cầu kích thước nhỏ và đường kết nối ngắn.
- Thiết bị điện tử tiêu dùng: điện thoại, thiết bị đeo, thiết bị mạng và nhiều sản phẩm có yêu cầu cao về tối ưu không gian PCB.
- Thiết bị công nghiệp: các module điều khiển, đo lường và xử lý tín hiệu có kích thước tương đối nhỏ.
Trong dây chuyền sản xuất điện tử quy mô lớn, các package nhỏ như QFN thường được lựa chọn dựa trên đồng thời nhiều yếu tố như chức năng IC, footprint, yêu cầu nhiệt và khả năng lắp ráp. Những hệ thống sản xuất điện tử như Luxshare ICT cũng cần kiểm soát chính xác các yếu tố này để đảm bảo linh kiện được lắp đúng vị trí và đạt yêu cầu chất lượng.
Kết luận
QFN là package IC dạng Quad Flat No-lead, sử dụng các pad kết nối ở mặt đáy thay cho chân nhô ra ngoài. Cấu trúc này giúp linh kiện có kích thước gọn, mật độ kết nối cao và ở nhiều phiên bản còn hỗ trợ truyền nhiệt qua exposed pad. Với những ưu điểm đó, QFN được sử dụng trong nhiều loại IC nguồn, điều khiển, giao tiếp và các thiết bị điện tử yêu cầu tối ưu không gian. Tuy nhiên, thiết kế footprint và kiểm soát mối hàn cần được thực hiện chính xác do phần kết nối nằm chủ yếu ở mặt dưới package.
