Trong các bo mạch điện tử hiện nay, linh kiện không chỉ được phân biệt theo chức năng như điện trở, tụ điện hay diode mà còn theo cách chúng được gắn lên PCB. SMD là nhóm linh kiện được thiết kế để đặt trực tiếp trên bề mặt bo mạch, thay vì sử dụng các chân dài xuyên qua lỗ như linh kiện THT. Kiểu thiết kế này giúp linh kiện có kích thước nhỏ, phù hợp với các bo mạch yêu cầu mật độ linh kiện cao và hỗ trợ quá trình lắp ráp tự động.

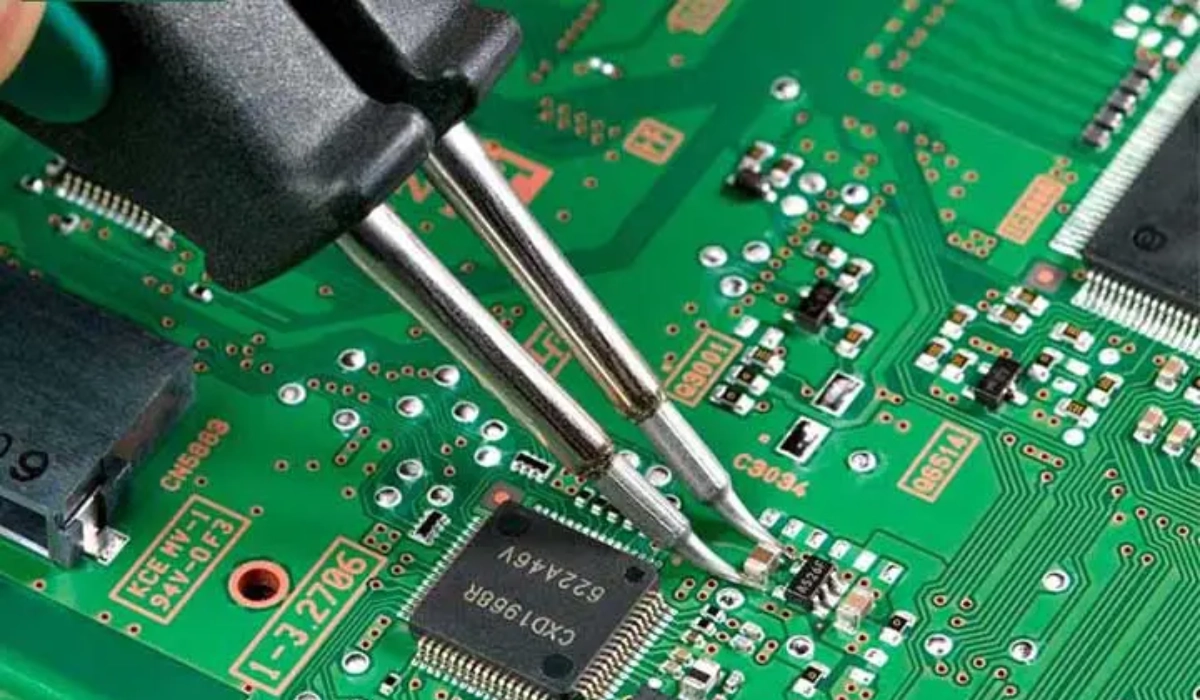

SMD là gì?
SMD là viết tắt của Surface Mount Device, nghĩa là linh kiện dán bề mặt. SMD được thiết kế để gắn trực tiếp lên các pad đồng nằm trên bề mặt PCB, không cần đưa chân linh kiện xuyên qua các lỗ khoan trên bo mạch.
Điểm quan trọng của SMD nằm ở hình thức kết nối với PCB. Thay vì có các chân dài để xuyên qua board, linh kiện SMD thường có các đầu cực, chân tiếp xúc hoặc vùng pad nằm sát thân linh kiện. Khi đặt lên đúng vị trí, các điểm tiếp xúc này được liên kết với pad trên PCB bằng vật liệu hàn.
SMD không phải tên của một loại linh kiện cụ thể. Điện trở, tụ điện, diode, transistor, IC và nhiều loại linh kiện khác đều có thể được sản xuất dưới dạng SMD nếu chúng sử dụng kiểu lắp đặt trên bề mặt.
Đặc điểm của linh kiện SMD
Kích thước nhỏ và mật độ lắp đặt cao
Một đặc điểm dễ nhận thấy của SMD là kích thước thường nhỏ hơn đáng kể so với nhiều linh kiện chân xuyên lỗ có cùng chức năng. Nhà sản xuất có thể thu nhỏ thân linh kiện và khoảng cách giữa các điểm tiếp xúc để bố trí nhiều linh kiện hơn trên cùng một diện tích PCB. Đặc điểm này đặc biệt quan trọng với các thiết bị có yêu cầu nhỏ gọn. Trên một bo mạch điện tử hiện đại, hàng nghìn linh kiện có thể được bố trí trong không gian hạn chế, trong đó nhiều linh kiện sử dụng dạng SMD.
Không cần lỗ xuyên cho chân linh kiện
SMD được gắn trên bề mặt nên PCB không phải bố trí các lỗ xuyên tương ứng với chân của từng linh kiện. Điều này giúp nhà thiết kế có thêm không gian để bố trí đường mạch và linh kiện ở cả hai mặt của bo mạch khi thiết kế cho phép. Cách kết nối này cũng tạo điều kiện cho việc tối ưu kích thước PCB và bố trí các linh kiện có mật độ cao.
Có nhiều dạng package khác nhau
SMD không có một hình dạng duy nhất. Tùy loại linh kiện và yêu cầu kỹ thuật, SMD có thể sử dụng nhiều package khác nhau. Ví dụ, điện trở và tụ điện chip thường có dạng hình chữ nhật với hai đầu cực ở hai bên. IC có thể sử dụng các package như SOIC, QFN, QFP hoặc BGA. Transistor và diode cũng có nhiều dạng package SMD khác nhau tùy công suất, số chân và đặc tính tản nhiệt. Vì vậy, khi nói một linh kiện là SMD, điều đó chủ yếu mô tả phương thức gắn linh kiện lên PCB, chứ không xác định riêng chức năng hay cấu tạo điện của linh kiện.
Phù hợp với dây chuyền lắp ráp tự động
Kích thước và hình dạng của SMD được thiết kế phù hợp với việc cấp linh kiện, định vị và đặt linh kiện trên PCB bằng máy. Đây là một trong những lý do SMD xuất hiện phổ biến trong các dây chuyền sản xuất điện tử có sản lượng lớn. Trong thực tế sản xuất, SMD thường được sử dụng cùng công nghệ SMT (Surface Mount Technology). SMD là linh kiện; SMT là công nghệ và phương pháp lắp ráp các linh kiện đó lên PCB.
SMD được kết nối với PCB như thế nào?
Với linh kiện SMD, các vị trí tiếp xúc trên linh kiện được đặt trùng với các pad tương ứng trên PCB. Kem hàn được đưa lên các pad trước khi linh kiện được đặt vào đúng vị trí.
Sau khi linh kiện được định vị, PCB đi qua công đoạn hàn phù hợp để tạo liên kết cơ khí và điện giữa SMD với bo mạch. Trong dây chuyền SMT, quá trình này thường sử dụng hàn reflow, trong đó kem hàn được gia nhiệt theo một biên dạng nhiệt được kiểm soát.
Cách kết nối này khác với linh kiện THT. Với THT, chân linh kiện đi xuyên qua lỗ trên PCB rồi được hàn ở phía tương ứng của bo mạch. Với SMD, phần tiếp xúc nằm trên bề mặt PCB nên không cần cấu trúc lỗ xuyên dành cho chân linh kiện.
SMD và SMT khác nhau như thế nào?
SMD và SMT thường được nhắc cùng nhau nhưng không phải hai khái niệm đồng nghĩa.
| Tiêu chí | SMD | SMT |
|---|---|---|
| Bản chất | Loại linh kiện | Công nghệ lắp ráp |
| Tên đầy đủ | Surface Mount Device | Surface Mount Technology |
| Vai trò | Được gắn lên PCB | Thực hiện quá trình gắn linh kiện lên PCB |
| Ví dụ | Điện trở SMD, tụ SMD, IC SMD | In kem hàn, đặt linh kiện, hàn reflow |
| Mối quan hệ | Là đối tượng của quá trình lắp ráp | Là phương pháp sử dụng để lắp ráp |
Có thể hình dung đơn giản: SMD trả lời câu hỏi “linh kiện được thiết kế như thế nào để gắn lên PCB?”, còn SMT trả lời “công nghệ nào được sử dụng để lắp các linh kiện đó?”. Vì vậy, không nên dùng SMD và SMT như hai thuật ngữ thay thế cho nhau.

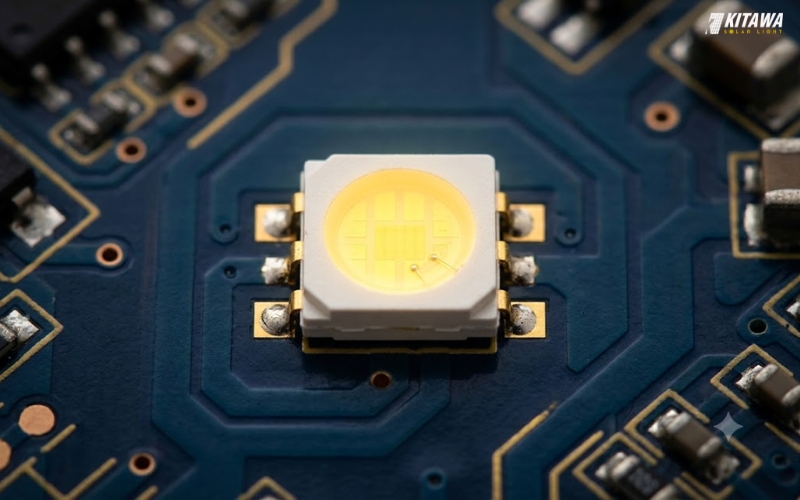

Vai trò của SMD trong lắp ráp điện tử
Tăng mật độ linh kiện trên PCB
Kích thước nhỏ và khả năng bố trí sát nhau giúp SMD phù hợp với các bo mạch có mật độ linh kiện cao. Đây là yếu tố quan trọng trong quá trình thu nhỏ thiết bị điện tử nhưng vẫn phải duy trì nhiều chức năng trên cùng một bo mạch.
Hỗ trợ tự động hóa sản xuất
Hình dạng tiêu chuẩn và phương thức đóng gói phù hợp giúp nhiều loại SMD có thể được cấp liệu và đặt bằng máy. Nhờ đó, quá trình lắp ráp có thể đạt tốc độ cao và duy trì độ chính xác cần thiết khi sản xuất số lượng lớn.
Trong các dây chuyền sản xuất điện tử quy mô lớn như tại Luxshare ICT, khả năng tự động hóa và kiểm soát chính xác vị trí linh kiện là yếu tố quan trọng để duy trì chất lượng ổn định giữa các lô sản xuất.
Giúp thiết kế thiết bị linh hoạt hơn
SMD cho phép nhà thiết kế tận dụng tốt diện tích PCB, bố trí linh kiện ở khoảng cách nhỏ và triển khai nhiều loại package khác nhau. Với những mạch có yêu cầu xử lý tín hiệu phức tạp hoặc số lượng kết nối lớn, lựa chọn package SMD phù hợp có thể ảnh hưởng trực tiếp đến cách bố trí toàn bộ bo mạch.
Phù hợp với xu hướng thu nhỏ thiết bị
Điện thoại, thiết bị đeo, thiết bị mạng, thiết bị IoT và nhiều sản phẩm điện tử hiện đại đều có yêu cầu cao về kích thước. SMD giúp giảm không gian dành cho linh kiện và tạo điều kiện để tích hợp nhiều chức năng hơn trên một bo mạch nhỏ.
Một số dạng SMD phổ biến
Tùy chức năng và số lượng kết nối, SMD có thể xuất hiện dưới nhiều dạng package.

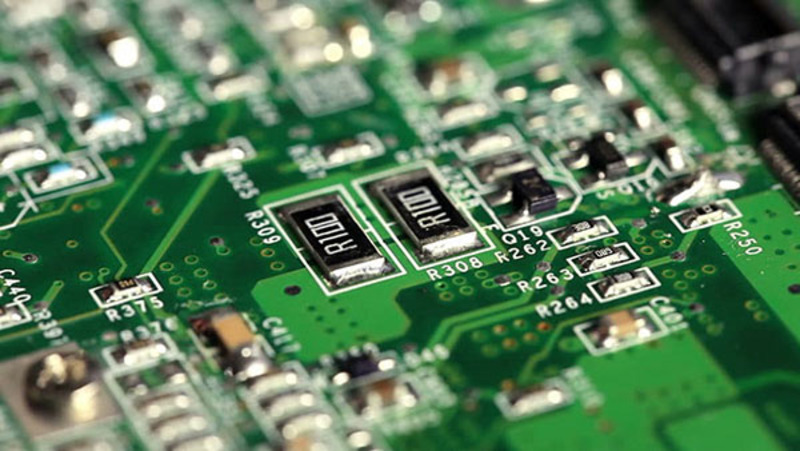

- Chip resistor và chip capacitor thường có kích thước nhỏ, hai đầu cực và được sử dụng với số lượng lớn trên PCB. Đây là những dạng SMD phổ biến trong nhiều mạch điện tử.
- Diode và transistor SMD có nhiều package khác nhau, được lựa chọn dựa trên điện áp, dòng điện, công suất và yêu cầu tản nhiệt.
- IC SMD có thể sử dụng các package như SOIC, QFP, QFN hoặc BGA. Mỗi dạng có cách bố trí điểm kết nối và đặc tính cơ khí, nhiệt khác nhau.
Với những linh kiện có số lượng chân lớn, package SMD cho phép đưa nhiều điểm kết nối vào một diện tích tương đối nhỏ, phù hợp với các thiết kế điện tử có mật độ cao.
Những yếu tố cần quan tâm khi sử dụng SMD
Việc lựa chọn SMD không chỉ dựa trên kích thước. Package phải tương thích với footprint trên PCB, số lượng chân phải đáp ứng yêu cầu kết nối và đặc tính điện phải phù hợp với mạch.
Đối với linh kiện công suất hoặc package có yêu cầu tản nhiệt, diện tích pad và thiết kế vùng đồng trên PCB cũng cần được tính toán phù hợp. Với các package có bước chân rất nhỏ, độ chính xác trong quá trình đặt linh kiện và kiểm soát hàn cũng trở nên quan trọng hơn.
Trong thực tế, SMD là một phần của cả hệ thống thiết kế và sản xuất. Từ package, footprint, vật liệu hàn đến thiết bị lắp ráp và kiểm tra đều cần được phối hợp để tạo ra mối hàn ổn định và bo mạch đạt yêu cầu.
Kết luận
SMD (Surface Mount Device) là linh kiện được thiết kế để gắn trực tiếp lên bề mặt PCB thay vì sử dụng chân xuyên qua lỗ. Kích thước nhỏ, mật độ lắp đặt cao và khả năng phù hợp với dây chuyền tự động khiến SMD trở thành dạng linh kiện phổ biến trong sản xuất điện tử hiện đại.
Điểm cần phân biệt là SMD nói về linh kiện, còn SMT nói về công nghệ lắp ráp. Hiểu rõ sự khác nhau này giúp xác định đúng vai trò của SMD trong toàn bộ quá trình thiết kế và lắp ráp bo mạch, đồng thời thuận tiện hơn khi tìm hiểu các nội dung chuyên sâu trong kiến thức về sản xuất điện tử .
