Cảm biến là linh kiện có nhiệm vụ phát hiện hoặc đo một đại lượng trong môi trường và chuyển đổi thông tin đó thành tín hiệu có thể xử lý. Đại lượng được cảm biến nhận biết có thể là nhiệt độ, ánh sáng, áp suất, chuyển động, độ ẩm, khoảng cách hoặc nhiều yếu tố khác. Trong thiết bị điện tử, cảm biến đóng vai trò như bộ phận thu thập dữ liệu đầu vào. Tín hiệu từ cảm biến sau đó được đưa đến mạch xử lý, bộ điều khiển hoặc hệ thống điều khiển để thực hiện các thao tác tương ứng.

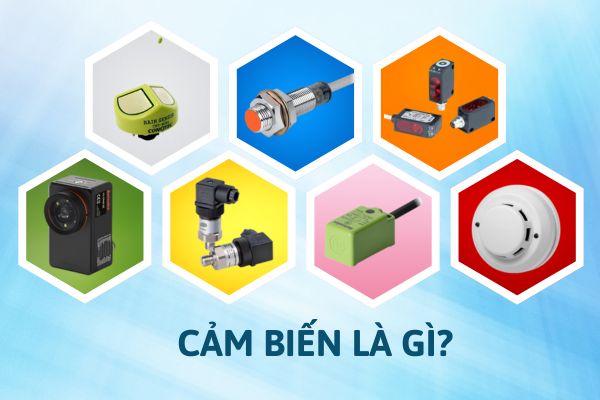

Cảm biến là gì?
Cảm biến (sensor) là thiết bị hoặc linh kiện có khả năng nhận biết sự thay đổi của một đại lượng vật lý, hóa học hoặc môi trường và tạo ra tín hiệu đầu ra tương ứng. Ví dụ, cảm biến nhiệt độ có thể phát hiện sự thay đổi nhiệt độ và tạo ra tín hiệu điện thay đổi theo. Bộ điều khiển sau đó sử dụng tín hiệu này để hiển thị nhiệt độ, điều chỉnh quạt hoặc thực hiện một chức năng được lập trình trước. Tùy loại cảm biến, tín hiệu đầu ra có thể là tín hiệu analog, tín hiệu số hoặc một dạng tín hiệu điện chuyên dụng.
Nguyên lý hoạt động của cảm biến
Nguyên lý chung của cảm biến có thể được mô tả theo chuỗi: Đại lượng cần đo → phần tử cảm nhận → chuyển đổi thành tín hiệu → xử lý → kết quả đầu ra. Đầu tiên, phần tử cảm nhận tiếp xúc hoặc nhận biết đại lượng cần đo. Sự thay đổi của đại lượng này làm thay đổi một đặc tính điện hoặc tạo ra tín hiệu điện. Tín hiệu sau đó có thể được khuếch đại, lọc, chuyển đổi hoặc xử lý trước khi đưa đến bộ điều khiển.
Ví dụ, với cảm biến nhiệt độ, khi nhiệt độ môi trường thay đổi, đặc tính điện của phần tử cảm biến cũng thay đổi. Mạch điện tử có thể đo sự thay đổi này và chuyển thành giá trị nhiệt độ để hệ thống sử dụng. Nguyên lý cụ thể sẽ khác nhau tùy công nghệ cảm biến, nhưng mục tiêu chung vẫn là biến thông tin từ môi trường thành dữ liệu mà hệ thống điện tử có thể nhận biết và xử lý.
Các loại cảm biến phổ biến
Cảm biến có thể được phân loại theo đại lượng đo, nguyên lý chuyển đổi hoặc dạng tín hiệu đầu ra. Trong thiết bị điện tử, một số nhóm phổ biến gồm:
Cảm biến nhiệt độ
Cảm biến nhiệt độ dùng để phát hiện hoặc đo nhiệt độ của môi trường, chất lỏng, bề mặt hoặc linh kiện. Một số công nghệ thường gặp gồm thermistor, RTD, thermocouple và cảm biến nhiệt độ bán dẫn. Tùy yêu cầu về dải đo, độ chính xác và môi trường làm việc mà loại cảm biến phù hợp sẽ khác nhau.
Cảm biến ánh sáng
Cảm biến ánh sáng phát hiện cường độ hoặc sự thay đổi của ánh sáng. Một số loại sử dụng phần tử quang điện để tạo ra sự thay đổi tín hiệu theo lượng ánh sáng nhận được. Ứng dụng thường thấy gồm điều chỉnh độ sáng màn hình, điều khiển đèn tự động và phát hiện vật thể trong hệ thống điện tử.
Cảm biến áp suất
Cảm biến áp suất chuyển đổi áp suất của khí hoặc chất lỏng thành tín hiệu điện. Loại cảm biến này được sử dụng trong thiết bị đo áp suất, hệ thống điều khiển công nghiệp, thiết bị y tế và nhiều hệ thống cần theo dõi áp suất.
Cảm biến độ ẩm
Cảm biến độ ẩm dùng để xác định lượng hơi ẩm trong không khí hoặc môi trường cần đo. Dữ liệu từ cảm biến có thể được sử dụng để điều khiển quạt, máy hút ẩm hoặc các hệ thống kiểm soát môi trường.
Cảm biến chuyển động
Cảm biến chuyển động phát hiện sự chuyển động hoặc thay đổi vị trí của vật thể. Tùy công nghệ, cảm biến có thể sử dụng hồng ngoại, sóng điện từ hoặc các phương pháp đo khác. Ứng dụng phổ biến gồm đèn tự động, hệ thống báo động và thiết bị điều khiển thông minh.
Cảm biến khoảng cách
Cảm biến khoảng cách xác định khoảng cách giữa cảm biến và một vật thể. Một số công nghệ phổ biến sử dụng sóng siêu âm, ánh sáng hoặc tín hiệu điện từ để thực hiện phép đo. Trong hệ thống tự động hóa, cảm biến khoảng cách có thể được sử dụng để phát hiện vị trí hoặc khoảng cách của sản phẩm trên dây chuyền.
Cảm biến từ
Cảm biến từ phát hiện từ trường hoặc sự thay đổi của từ trường. Một số loại thường sử dụng hiệu ứng Hall hoặc các phần tử cảm nhận từ tính. Chúng có thể được dùng để phát hiện vị trí, tốc độ quay, trạng thái đóng mở hoặc chuyển động của một bộ phận.
Cảm biến analog và cảm biến số
Một cách phân loại khác dựa trên dạng tín hiệu đầu ra.
Cảm biến analog
Cảm biến analog tạo ra tín hiệu liên tục thay đổi theo đại lượng cần đo. Giá trị điện áp hoặc dòng điện đầu ra có thể thay đổi trong một khoảng xác định. Tín hiệu này thường cần được mạch điều khiển đọc và xử lý, đôi khi thông qua bộ chuyển đổi analog-digital.
Cảm biến số
Cảm biến số cung cấp dữ liệu dưới dạng tín hiệu số. Tùy thiết kế, cảm biến có thể truyền dữ liệu thông qua giao tiếp số hoặc đưa ra trạng thái logic. Loại này giúp hệ thống điều khiển thuận tiện hơn trong việc xử lý và truyền dữ liệu, đặc biệt khi cảm biến có tích hợp mạch xử lý bên trong.

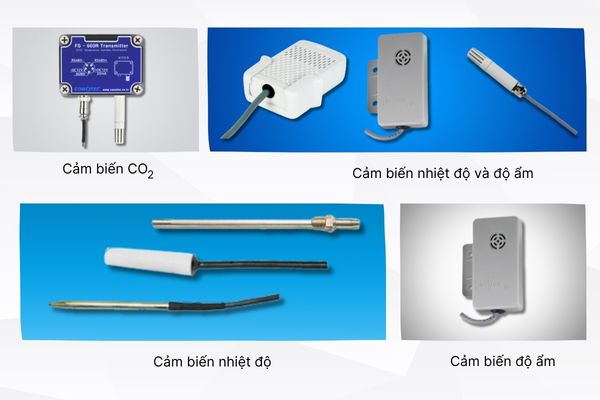

Vai trò của cảm biến trong thiết bị điện tử
Cảm biến giúp thiết bị nhận biết trạng thái của môi trường hoặc đối tượng cần theo dõi. Nếu không có dữ liệu đầu vào từ cảm biến, nhiều hệ thống tự động sẽ không thể xác định khi nào cần thực hiện một thao tác.
Một số vai trò chính gồm:
- Thu thập dữ liệu từ môi trường.
- Phát hiện trạng thái hoặc sự thay đổi của đối tượng.
- Cung cấp tín hiệu đầu vào cho bộ điều khiển.
- Hỗ trợ tự động hóa các thao tác.
- Theo dõi và kiểm soát các thông số trong thiết bị.
Trong hệ thống điện tử hiện đại, cảm biến thường hoạt động kết hợp với vi điều khiển, IC xử lý, mạch nguồn và các cơ cấu chấp hành để tạo thành một hệ thống hoàn chỉnh. Bạn có thể tìm hiểu thêm các nội dung liên quan trong chuyên mục kiến thức, đặc biệt là các bài về linh kiện và cấu trúc mạch điện tử.
Ứng dụng phổ biến của cảm biến
Cảm biến xuất hiện trong nhiều loại thiết bị và hệ thống khác nhau.
Thiết bị điện tử tiêu dùng
Điện thoại, máy tính, thiết bị đeo và các sản phẩm điện tử thông minh sử dụng nhiều loại cảm biến để phát hiện chuyển động, ánh sáng, nhiệt độ hoặc vị trí.
Hệ thống tự động hóa
Trong tự động hóa, cảm biến cung cấp thông tin về vị trí, tốc độ, nhiệt độ, áp suất hoặc trạng thái của thiết bị. Bộ điều khiển dựa trên dữ liệu này để đưa ra lệnh cho các cơ cấu chấp hành.
Thiết bị gia dụng
Các thiết bị như máy điều hòa, máy giặt, tủ lạnh và máy hút bụi có thể sử dụng cảm biến để theo dõi điều kiện hoạt động và điều chỉnh chế độ vận hành.
Sản xuất điện tử và công nghiệp
Trong môi trường sản xuất, cảm biến được dùng để phát hiện sản phẩm, kiểm tra vị trí, theo dõi nhiệt độ và giám sát trạng thái của máy móc. Đối với các doanh nghiệp sản xuất điện tử như luxshare ICT, cảm biến có thể xuất hiện trong thiết bị, module hoặc hệ thống tự động hóa phục vụ quá trình sản xuất và kiểm tra, tùy theo yêu cầu của từng hệ thống.
Các yếu tố cần quan tâm khi lựa chọn cảm biến
Không có một loại cảm biến phù hợp cho mọi ứng dụng. Khi lựa chọn cần xác định rõ đại lượng cần đo và điều kiện làm việc thực tế.
Một số thông số quan trọng gồm:
- Dải đo: khoảng giá trị mà cảm biến có thể đo.
- Độ chính xác: mức độ sai lệch giữa giá trị đo và giá trị thực.
- Độ phân giải: khả năng nhận biết những thay đổi nhỏ của đại lượng đo.
- Thời gian đáp ứng: thời gian cảm biến phản hồi khi đại lượng đầu vào thay đổi.
- Dạng tín hiệu đầu ra: analog, digital hoặc giao tiếp chuyên dụng.
- Điện áp cấp: phải phù hợp với mạch điện sử dụng.
- Điều kiện môi trường: nhiệt độ, độ ẩm, bụi, rung động hoặc hóa chất có thể ảnh hưởng đến cảm biến.
Việc lựa chọn cần dựa trên cả yêu cầu đo lường và khả năng tương thích với mạch điều khiển.
Lưu ý khi sử dụng cảm biến
Cảm biến cần được lắp đặt đúng vị trí và đúng điều kiện làm việc theo thông số kỹ thuật. Vị trí lắp đặt không phù hợp có thể khiến cảm biến nhận dữ liệu sai hoặc giảm độ ổn định của phép đo. Ngoài ra, cần đảm bảo nguồn cấp và tín hiệu kết nối đúng với yêu cầu của cảm biến. Với cảm biến analog, nhiễu trên đường tín hiệu có thể ảnh hưởng đến kết quả đo; với cảm biến số, cần đảm bảo giao tiếp và cấu hình tương thích với bộ điều khiển. Trong quá trình sử dụng, việc kiểm tra và hiệu chuẩn cũng có thể cần thiết đối với những ứng dụng yêu cầu độ chính xác cao.
Kết luận
Cảm biến là thành phần giúp thiết bị điện tử nhận biết và thu thập thông tin từ môi trường hoặc đối tượng cần theo dõi. Tùy đại lượng đo và công nghệ sử dụng, cảm biến có thể được thiết kế để đo nhiệt độ, ánh sáng, áp suất, độ ẩm, chuyển động, khoảng cách, từ trường và nhiều thông số khác.
Khi lựa chọn cảm biến, cần xác định đúng đại lượng cần đo, dải đo, độ chính xác, tín hiệu đầu ra, điện áp cấp và điều kiện môi trường. Việc lựa chọn phù hợp giúp dữ liệu thu được ổn định và đảm bảo hệ thống điều khiển hoạt động đúng yêu cầu.
