Linh kiện điện tử là gì? Phân loại và vai trò trong thiết bị

Linh kiện điện tử là những thành phần được sử dụng để tạo nên mạch điện và thực hiện các chức năng như điều chỉnh dòng điện, xử lý tín hiệu, chuyển mạch, lưu trữ năng lượng hoặc truyền nhận dữ liệu. Từ một chiếc điện thoại, máy tính đến thiết bị gia dụng và hệ thống công nghiệp, hầu hết các thiết bị điện tử hiện đại đều được cấu thành từ nhiều loại linh kiện khác nhau.

Việc hiểu linh kiện điện tử là gì, chúng được phân loại ra sao và mỗi nhóm đảm nhiệm chức năng nào sẽ giúp người mới dễ hình dung cấu trúc của một mạch điện. Đây cũng là kiến thức nền quan trọng trước khi tìm hiểu sâu hơn về PCB, PCBA, SMT và quy trình sản xuất thiết bị điện tử.

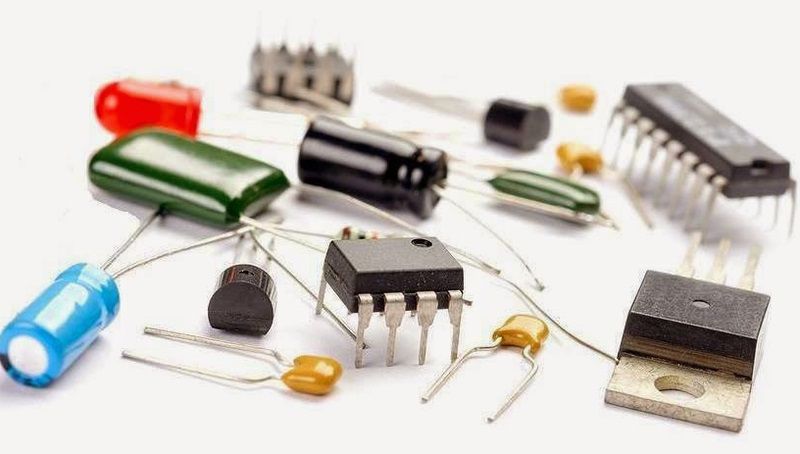

Linh kiện điện tử là gì?

Linh kiện điện tử là các phần tử được sử dụng trong mạch điện nhằm tạo ra, điều khiển, biến đổi hoặc truyền dẫn tín hiệu điện. Mỗi linh kiện có đặc tính điện riêng và được lựa chọn dựa trên yêu cầu về điện áp, dòng điện, tần số, công suất, kích thước và môi trường làm việc.

Một mạch điện tử thường không chỉ sử dụng một loại linh kiện. Chẳng hạn, một bo mạch có thể đồng thời chứa điện trở để giới hạn dòng, tụ điện để lọc và ổn định nguồn, diode để chỉnh lưu hoặc bảo vệ, transistor để đóng cắt và IC để xử lý tín hiệu.

Điểm quan trọng là vai trò của linh kiện chỉ được xác định đầy đủ khi đặt nó trong một mạch cụ thể. Cùng một loại linh kiện có thể đảm nhiệm những nhiệm vụ khác nhau tùy cách thiết kế và kết nối.

Các nhóm linh kiện điện tử phổ biến

Có nhiều cách phân loại linh kiện điện tử. Trong thực tế, cách phân loại theo đặc tính và chức năng giúp dễ hiểu nhất, đặc biệt khi bắt đầu tìm hiểu về mạch điện tử. Cùng Luxshare ICT tìm hiểu các nhóm linh kiện sau:

Linh kiện thụ động

Linh kiện thụ động là nhóm không có chức năng khuếch đại tín hiệu theo nghĩa chủ động. Chúng thường được sử dụng để điều chỉnh dòng điện, điện áp, lưu trữ năng lượng hoặc tạo các đặc tính cần thiết cho mạch.

Ba loại phổ biến gồm:

• Điện trở (Resistor): tạo ra điện trở đối với dòng điện, thường dùng để hạn chế dòng, chia điện áp và thiết lập điều kiện hoạt động cho các phần tử khác.
• Tụ điện (Capacitor): tích trữ và phóng điện tích, được sử dụng để lọc nguồn, ghép tín hiệu, tạo trễ hoặc ổn định điện áp trong những mạch phù hợp.
• Cuộn cảm (Inductor): tích trữ năng lượng dưới dạng từ trường, thường xuất hiện trong các mạch lọc, nguồn điện và mạch xử lý tín hiệu.

Nhóm linh kiện này có cấu tạo và nguyên lý riêng, vì vậy các bài chuyên sâu về điện trở, tụ điện và cuộn cảm nên được triển khai riêng thay vì dồn quá nhiều chi tiết vào bài tổng quan này.

Linh kiện chủ động

Linh kiện chủ động thường cần nguồn cung cấp và có khả năng điều khiển, khuếch đại hoặc xử lý tín hiệu điện.

Một số đại diện phổ biến gồm:

• Transistor: dùng để khuếch đại tín hiệu hoặc đóng cắt dòng điện.
• MOSFET: là một loại transistor hiệu ứng trường được sử dụng rộng rãi trong mạch điều khiển và công suất.
• IC: tích hợp nhiều phần tử điện tử trong một chip để thực hiện các chức năng từ logic, điều khiển đến xử lý tín hiệu.
• Op Amp: mạch khuếch đại thuật toán được sử dụng trong nhiều mạch khuếch đại, lọc và xử lý tín hiệu.

Đây là nhóm có vai trò quan trọng trong việc tạo ra khả năng xử lý và điều khiển của thiết bị điện tử.

Linh kiện bán dẫn

Linh kiện bán dẫn được chế tạo dựa trên vật liệu bán dẫn, phổ biến nhất là silicon. Đặc tính dẫn điện của vật liệu có thể được kiểm soát để tạo ra các chức năng điện tử khác nhau.

Một số linh kiện bán dẫn thường gặp là:

• Diode
• LED
• Transistor
• MOSFET
• IGBT
• IC
• Photodiode

Không nên xem “linh kiện chủ động” và “linh kiện bán dẫn” là hai nhóm hoàn toàn tách biệt. Trên thực tế, nhiều linh kiện bán dẫn đồng thời thuộc nhóm linh kiện chủ động. Đây là lý do một linh kiện có thể được phân loại theo nhiều tiêu chí khác nhau.

Linh kiện điện cơ và linh kiện kết nối

Không phải mọi thành phần trên một thiết bị điện tử đều trực tiếp xử lý tín hiệu bán dẫn. Một số linh kiện đảm nhiệm nhiệm vụ đóng cắt, kết nối hoặc truyền tín hiệu giữa các bộ phận.

Ví dụ:

• Relay: thực hiện đóng cắt mạch thông qua cơ cấu điện từ hoặc cơ cấu bán dẫn tùy loại.
• Connector: tạo kết nối điện và cơ khí giữa bo mạch với dây dẫn, module hoặc thiết bị khác.
• Công tắc: thực hiện đóng hoặc ngắt đường điện theo trạng thái điều khiển.

Những thành phần này đặc biệt quan trọng trong thiết kế thiết bị vì chất lượng kết nối có thể ảnh hưởng trực tiếp đến độ ổn định của toàn hệ thống.

Cảm biến

Cảm biến có nhiệm vụ phát hiện một đại lượng hoặc sự thay đổi của môi trường và chuyển thông tin đó thành tín hiệu mà hệ thống có thể xử lý.

Tùy ứng dụng, cảm biến có thể dùng để phát hiện:

• Nhiệt độ
• Ánh sáng
• Áp suất
• Độ ẩm
• Chuyển động
• Khoảng cách
• Gia tốc hoặc rung động

Trong một thiết bị thông minh, cảm biến thường đóng vai trò là điểm tiếp nhận thông tin từ môi trường. Tín hiệu sau đó được đưa tới mạch xử lý để thiết bị đưa ra phản hồi tương ứng.

Phân loại linh kiện theo cách lắp ráp

Ngoài đặc tính điện, linh kiện còn có thể được phân loại dựa trên phương pháp gắn lên bo mạch. Đây là cách phân loại đặc biệt quan trọng trong sản xuất điện tử.

Linh kiện SMD

SMD (Surface Mount Device) là linh kiện được thiết kế để gắn trực tiếp lên bề mặt PCB.

Đặc điểm của SMD là kích thước thường nhỏ, phù hợp với thiết kế mạch có mật độ linh kiện cao. Công nghệ này cũng cho phép các dây chuyền sản xuất tự động thực hiện nhiều công đoạn với tốc độ cao.

Các loại điện trở, tụ điện, diode, IC và nhiều linh kiện bán dẫn hiện nay có phiên bản SMD.

Linh kiện xuyên lỗ

Linh kiện xuyên lỗ, thường gọi là Through-Hole Component, có các chân linh kiện đi xuyên qua lỗ trên PCB và được hàn ở phía đối diện hoặc theo thiết kế của bo mạch.

So với SMD, linh kiện xuyên lỗ thường có kích thước lớn hơn và phần chân cơ học rõ ràng hơn. Chúng vẫn được sử dụng trong những thiết kế yêu cầu độ bền cơ học, khả năng chịu lực hoặc đặc tính điện phù hợp với phương pháp lắp ráp này.

SMD và linh kiện xuyên lỗ không phải là hai loại linh kiện được phân biệt dựa trên chức năng điện. Đây chủ yếu là cách phân loại theo phương thức gắn linh kiện lên PCB.

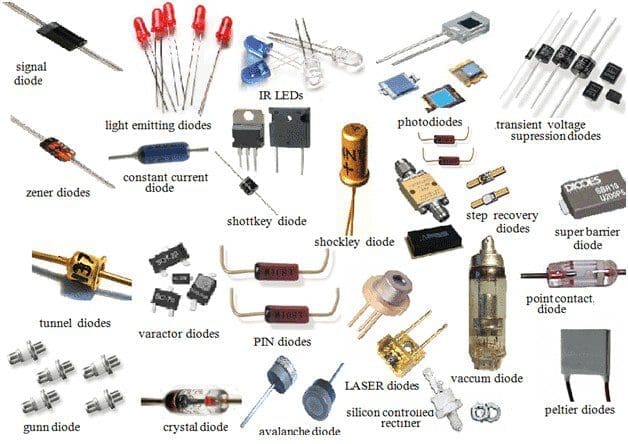

Vai trò của linh kiện điện tử trong thiết bị

Một thiết bị điện tử hoạt động được không phải nhờ một linh kiện riêng lẻ mà nhờ sự phối hợp giữa nhiều nhóm linh kiện.

Điều khiển dòng điện và điện áp

Điện trở, tụ điện, cuộn cảm cùng nhiều linh kiện khác giúp thiết kế kiểm soát dòng điện và điện áp theo yêu cầu của từng mạch.

Ví dụ, điện trở có thể được sử dụng để giới hạn dòng qua một nhánh mạch, trong khi tụ điện có thể hỗ trợ lọc các thành phần biến thiên của nguồn điện.

Xử lý và khuếch đại tín hiệu

Transistor, Op Amp, IC và nhiều linh kiện bán dẫn khác đảm nhiệm việc khuếch đại, chuyển đổi hoặc xử lý tín hiệu.

Đây là nền tảng để các thiết bị có thể thực hiện những chức năng như xử lý dữ liệu, điều khiển động cơ, nhận tín hiệu cảm biến hoặc giao tiếp với các module khác.

Chuyển mạch và điều khiển

Các linh kiện như transistor, MOSFET, IGBT hoặc relay có thể được sử dụng để đóng cắt dòng điện theo tín hiệu điều khiển.

Trong thiết bị công suất, việc lựa chọn linh kiện chuyển mạch phù hợp còn liên quan đến điện áp, dòng tải, tổn hao công suất, khả năng tản nhiệt và tần số hoạt động.

Kết nối các bộ phận trong hệ thống

Connector, cáp và các linh kiện giao tiếp giúp liên kết các bo mạch, module, cảm biến và nguồn điện thành một hệ thống hoàn chỉnh.

Một thiết kế điện tử tốt không chỉ quan tâm đến chức năng của từng linh kiện mà còn phải đảm bảo đường truyền tín hiệu và nguồn điện được kết nối ổn định.

Thu nhận thông tin từ môi trường

Cảm biến giúp thiết bị nhận biết các thay đổi bên ngoài. Đây là cơ sở để các hệ thống tự động có thể phản hồi theo điều kiện thực tế.

Chẳng hạn, một thiết bị có thể sử dụng cảm biến nhiệt độ để đo môi trường, sau đó truyền dữ liệu đến bộ điều khiển để thực hiện hành động phù hợp.

Linh kiện điện tử được sử dụng như thế nào trên PCB?

PCB là nền tảng cơ khí và điện học để các linh kiện được bố trí, kết nối thành một mạch hoàn chỉnh. Trên PCB, mỗi linh kiện được đặt tại vị trí xác định và liên kết với những linh kiện khác thông qua hệ thống đường mạch.

Có thể hình dung quá trình theo các bước cơ bản:

Thiết kế mạch → lựa chọn linh kiện → thiết kế PCB → lắp linh kiện → hàn → kiểm tra → hoàn thiện bo mạch.

Ở giai đoạn sản xuất, các linh kiện SMD thường được đưa vào dây chuyền SMT để thực hiện các công đoạn như in kem hàn, gắp đặt linh kiện và hàn reflow. Với linh kiện xuyên lỗ, quy trình có thể sử dụng phương pháp hàn phù hợp với đặc điểm của linh kiện và thiết kế bo mạch.

Khi linh kiện đã được lắp ráp và kiểm tra trên PCB, bo mạch trở thành một cụm lắp ráp điện tử hoàn chỉnh, thường được gọi là PCBA.

Những yếu tố cần quan tâm khi lựa chọn linh kiện

Không nên lựa chọn linh kiện chỉ dựa trên kích thước hoặc giá thành. Một linh kiện phù hợp cần đáp ứng các yêu cầu kỹ thuật của mạch và điều kiện vận hành thực tế.

Một số thông số quan trọng gồm:

• Điện áp định mức
• Dòng điện làm việc
• Công suất và khả năng chịu nhiệt
• Giá trị điện trở, điện dung hoặc điện cảm
• Tần số hoạt động
• Sai số và độ ổn định
• Kích thước và kiểu đóng gói
• Phương pháp lắp ráp
• Điều kiện môi trường
• Độ tin cậy và tuổi thọ
• Khả năng cung ứng trong sản xuất

Đối với sản xuất số lượng lớn, khả năng cung ứng ổn định cũng rất quan trọng. Một linh kiện có thông số phù hợp nhưng nguồn cung không ổn định có thể ảnh hưởng đến tiến độ và tính liên tục của cả dây chuyền.

Linh kiện điện tử có vai trò gì trong sản xuất thiết bị hiện đại?

Sự phát triển của thiết bị điện tử kéo theo yêu cầu ngày càng cao về kích thước, tốc độ xử lý, mức tiêu thụ năng lượng và độ tin cậy. Điều này khiến linh kiện ngày càng đa dạng, đồng thời yêu cầu lắp ráp và kiểm tra cũng trở nên chính xác hơn.

Trong các dây chuyền sản xuất điện tử hiện đại, linh kiện không chỉ cần đáp ứng thông số kỹ thuật mà còn phải phù hợp với quy trình lắp ráp tự động, tiêu chuẩn kiểm tra và yêu cầu truy xuất của sản phẩm.

Đây cũng là lý do kiến thức về linh kiện có mối liên hệ trực tiếp với các công nghệ như PCB, PCBA, SMD, SMT, AOI và SPI. Nếu muốn tìm hiểu sâu hơn về lĩnh vực sản xuất điện tử, bạn có thể tiếp tục theo dõi các nội dung chuyên ngành trên chuyên mục kiến thức.

Kết luận

Linh kiện điện tử là những thành phần nền tảng tạo nên mạch và thiết bị điện tử. Tùy đặc tính, chúng có thể được phân thành nhiều nhóm như linh kiện thụ động, linh kiện chủ động, linh kiện bán dẫn, linh kiện kết nối và cảm biến. Nếu xét theo phương pháp lắp ráp, linh kiện còn có thể được chia thành SMD và linh kiện xuyên lỗ.

Điều quan trọng khi tìm hiểu linh kiện không chỉ là nhớ tên hoặc chức năng của từng loại mà cần hiểu mối quan hệ giữa linh kiện, mạch điện và quy trình sản xuất. Đây là nền tảng để tiếp tục tìm hiểu sâu hơn về điện trở, tụ điện, diode, transistor, IC, PCB, PCBA và các công nghệ lắp ráp điện tử.
