Trong sản xuất điện tử, việc đưa hàng trăm hoặc hàng nghìn linh kiện lên một PCB đòi hỏi độ chính xác rất cao, đặc biệt khi kích thước linh kiện ngày càng nhỏ và khoảng cách giữa các điểm kết nối ngày càng hẹp. SMT (Surface Mount Technology) là công nghệ lắp ráp được phát triển để đáp ứng yêu cầu đó, trong đó linh kiện được đặt trực tiếp lên bề mặt PCB và đi qua các công đoạn xử lý được kiểm soát theo dây chuyền.
Không chỉ giúp tự động hóa việc đặt linh kiện, SMT còn tạo ra một quy trình liên kết chặt chẽ giữa in kem hàn, gắn linh kiện, hàn và kiểm tra. Vì vậy, để hiểu SMT, cần nhìn vào toàn bộ dòng công nghệ thay vì chỉ xem đây là phương pháp đặt linh kiện lên bo mạch.

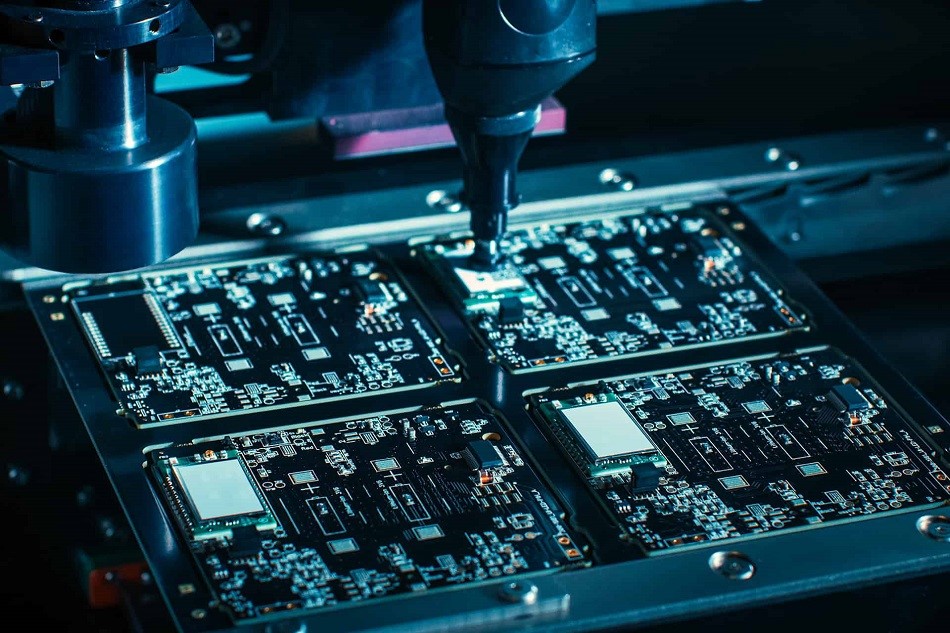

SMT là gì?
SMT là viết tắt của Surface Mount Technology, nghĩa là công nghệ lắp ráp bề mặt. Đây là phương pháp sử dụng để gắn các linh kiện dạng SMD trực tiếp lên các pad nằm trên bề mặt PCB.
Khác với công nghệ xuyên lỗ THT, SMT không yêu cầu chân linh kiện đi xuyên qua các lỗ trên PCB. Linh kiện được đặt lên vị trí đã phủ kem hàn, sau đó PCB được gia nhiệt để tạo liên kết hàn giữa linh kiện và các pad.
Trong đó, cần phân biệt hai khái niệm thường đi cùng nhau: SMD là linh kiện, còn SMT là công nghệ dùng để lắp ráp linh kiện đó. Một dây chuyền SMT vì vậy không chỉ có máy đặt linh kiện mà bao gồm nhiều công đoạn liên tiếp, từ chuẩn bị PCB đến kiểm tra sau hàn.
Quy trình công nghệ SMT
Một dây chuyền SMT có thể được điều chỉnh tùy loại sản phẩm, thiết bị và yêu cầu chất lượng. Tuy nhiên, dòng công đoạn cơ bản thường xoay quanh các bước: chuẩn bị PCB, in kem hàn, kiểm tra kem hàn, đặt linh kiện, hàn reflow và kiểm tra sau hàn.
Chuẩn bị PCB và vật tư
PCB được đưa vào dây chuyền sau khi kiểm tra các thông tin cần thiết như mã sản phẩm, phiên bản thiết kế và tình trạng bề mặt. Các cuộn linh kiện SMD cũng được chuẩn bị trên feeder của máy gắp đặt theo đúng mã và vị trí sử dụng.
Ở giai đoạn này, việc đối chiếu dữ liệu sản xuất có ý nghĩa quan trọng vì chỉ cần sử dụng sai linh kiện hoặc sai chương trình máy, toàn bộ bo mạch sau đó có thể bị ảnh hưởng.
In kem hàn lên PCB
PCB trước tiên đi qua máy in kem hàn. Một stencil được sử dụng để đưa một lượng kem hàn xác định lên các pad cần lắp linh kiện.
Lượng kem hàn và vị trí in phải được kiểm soát chặt chẽ. Nếu lượng kem quá ít, mối hàn có thể không đủ độ liên kết; nếu quá nhiều, nguy cơ tạo cầu hàn giữa các pad sẽ tăng, đặc biệt với các linh kiện có khoảng cách chân nhỏ.
Sau công đoạn in, hệ thống SPI (Solder Paste Inspection) có thể được sử dụng để kiểm tra các thông số như lượng kem hàn, diện tích phủ và độ lệch vị trí trước khi PCB chuyển sang bước đặt linh kiện.
Gắn linh kiện lên PCB
PCB tiếp tục được đưa tới máy gắp và đặt linh kiện SMT. Máy lấy linh kiện từ hệ thống cấp liệu, xác định hướng và vị trí của linh kiện thông qua hệ thống nhận dạng, sau đó đặt linh kiện vào các pad đã được phủ kem hàn.
Tốc độ và độ chính xác của công đoạn này có ảnh hưởng trực tiếp đến năng suất cũng như chất lượng lắp ráp. Với những PCB có mật độ linh kiện cao, máy phải xử lý rất nhiều vị trí với sai số nhỏ.
Các thiết bị và quy trình tự động hóa như vậy là một phần quan trọng trong hoạt động sản xuất điện tử quy mô lớn tại Luxshare ICT, nơi tốc độ lắp ráp phải đi cùng khả năng kiểm soát chất lượng ổn định.
Hàn reflow
Sau khi linh kiện được đặt lên PCB, bo mạch đi qua lò reflow. Nhiệt độ được kiểm soát theo từng vùng để kem hàn nóng chảy, tạo liên kết giữa đầu cực của linh kiện và pad trên PCB, sau đó nguội và hình thành mối hàn.
Biên dạng nhiệt cần được thiết lập phù hợp với loại kem hàn, PCB và nhóm linh kiện. Nhiệt không đủ có thể khiến mối hàn không hình thành đúng yêu cầu, trong khi nhiệt quá cao hoặc gia nhiệt không phù hợp có thể gây ảnh hưởng đến linh kiện và PCB. Vì vậy, hàn reflow không đơn giản là “làm nóng PCB”, mà là quá trình kiểm soát nhiệt theo thời gian để tạo ra trạng thái hàn ổn định.
Kiểm tra sau hàn
Sau reflow, PCB được kiểm tra để phát hiện các lỗi liên quan đến vị trí linh kiện và mối hàn. Tùy yêu cầu sản phẩm, dây chuyền có thể sử dụng AOI, kiểm tra bằng X-ray hoặc các phương pháp kiểm tra điện khác.
AOI có thể phát hiện những vấn đề như linh kiện lệch vị trí, thiếu linh kiện, sai hướng hoặc một số dạng lỗi hàn có thể quan sát bằng hình ảnh. Với những package khó quan sát mối hàn từ bên ngoài, chẳng hạn BGA, có thể cần đến phương pháp kiểm tra phù hợp hơn. Kết quả kiểm tra cũng cung cấp dữ liệu để truy tìm nguyên nhân khi phát sinh lỗi, thay vì chỉ đơn thuần phân loại bo mạch đạt hoặc không đạt.

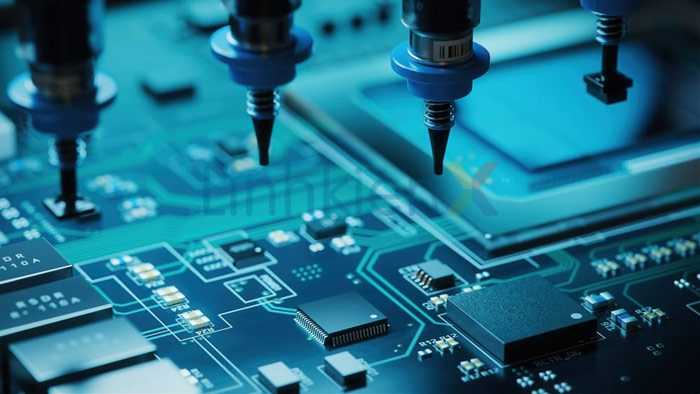

Vì sao SMT phù hợp với lắp ráp PCB hiện đại?
Tăng mật độ linh kiện
Do linh kiện được gắn trực tiếp trên bề mặt PCB và không cần bố trí lỗ xuyên cho từng chân, SMT cho phép tận dụng diện tích bo mạch hiệu quả hơn. Đây là cơ sở để thiết kế những PCB có nhiều linh kiện và đường kết nối trong không gian nhỏ. Khả năng bố trí mật độ cao đặc biệt có giá trị với các thiết bị điện tử có yêu cầu thu nhỏ nhưng vẫn phải tích hợp nhiều chức năng.
Tăng mức độ tự động hóa
Các công đoạn chính trong dây chuyền SMT có thể được thực hiện bằng máy với tốc độ cao và độ chính xác ổn định. Từ in kem hàn, đặt linh kiện đến kiểm tra, nhiều bước có thể kết nối thành một dòng sản xuất liên tục.
Điều này giúp giảm sự phụ thuộc vào thao tác thủ công ở những công đoạn cần độ chính xác cao, đồng thời tạo điều kiện kiểm soát dữ liệu sản xuất theo từng công đoạn.
Phù hợp với sản xuất số lượng lớn
Khi số lượng PCB cần lắp ráp tăng lên, phương pháp thủ công khó đáp ứng đồng thời yêu cầu về tốc độ, độ chính xác và tính nhất quán. SMT cho phép tổ chức quá trình sản xuất theo dây chuyền, trong đó mỗi công đoạn được thiết lập thông số và kiểm soát riêng. Đây cũng là lý do SMT xuất hiện phổ biến trong các nhà máy sản xuất thiết bị điện tử có sản lượng lớn.
SMT khác THT như thế nào?
SMT và THT đều là công nghệ lắp ráp PCB nhưng sử dụng cách kết nối linh kiện khác nhau.
| Tiêu chí | SMT | THT |
|---|---|---|
| Cách gắn linh kiện | Gắn trên bề mặt PCB | Chân linh kiện xuyên qua lỗ PCB |
| Loại linh kiện thường dùng | SMD | Linh kiện xuyên lỗ |
| Mức độ tự động hóa | Cao | Có thể tự động nhưng thường phụ thuộc loại linh kiện |
| Mật độ lắp ráp | Cao | Thường thấp hơn |
| Không gian PCB | Tận dụng tốt cả bề mặt | Cần bố trí lỗ xuyên |
| Công đoạn hàn phổ biến | Reflow | Có thể dùng hàn sóng hoặc hàn thủ công |
Trong thực tế, một sản phẩm có thể kết hợp cả SMT và THT. Việc lựa chọn không nhất thiết là loại bỏ hoàn toàn một phương pháp, mà phụ thuộc vào cấu trúc PCB, loại linh kiện, yêu cầu cơ khí, nhiệt và phương án sản xuất.
Những yếu tố ảnh hưởng đến chất lượng dây chuyền SMT
Chất lượng SMT không phụ thuộc vào riêng máy gắn linh kiện. PCB, stencil, kem hàn, linh kiện, chương trình máy và biên dạng nhiệt đều có thể ảnh hưởng đến kết quả cuối cùng.
- Độ chính xác của stencil và quá trình in kem hàn quyết định lượng vật liệu hàn được đưa lên từng pad. Sai lệch ở bước này có thể tạo ra lỗi ngay cả khi máy đặt linh kiện hoạt động chính xác.
- Độ chính xác của máy đặt linh kiện ảnh hưởng đến vị trí của từng linh kiện trên PCB. Với các package có kích thước nhỏ hoặc bước chân hẹp, yêu cầu về căn chỉnh càng cao.
- Biên dạng nhiệt của lò reflow quyết định cách kem hàn nóng chảy và đông đặc. Nếu nhiệt độ hoặc thời gian không phù hợp, chất lượng mối hàn có thể bị ảnh hưởng.
- Hệ thống kiểm tra giúp phát hiện lỗi sớm và cung cấp dữ liệu để điều chỉnh công đoạn trước đó. Vì vậy, kiểm tra không nên được xem là bước tách biệt khỏi dây chuyền mà là một phần của hệ thống kiểm soát quá trình.
SMT giữ vai trò gì trong sản xuất điện tử?
SMT tạo ra một phương thức lắp ráp phù hợp với xu hướng thu nhỏ thiết bị, tăng mật độ linh kiện và tự động hóa sản xuất. Từ một PCB trống, công nghệ này giúp hình thành các cụm linh kiện được kết nối chính xác theo thiết kế mạch.
Quan trọng hơn, SMT biến quá trình lắp ráp từ chuỗi thao tác rời rạc thành một dây chuyền có thể kiểm soát theo từng công đoạn. Dữ liệu từ in kem hàn, đặt linh kiện, hàn và kiểm tra có thể được liên kết để theo dõi chất lượng và xử lý sai lệch.
Đối với những ai tìm hiểu sâu hơn về công nghệ sản xuất điện tử , SMT là một mắt xích quan trọng để hiểu cách PCB được chuyển từ trạng thái bo mạch chưa lắp linh kiện thành một cụm mạch có thể tiếp tục kiểm tra và tích hợp vào sản phẩm.
Kết luận
SMT (Surface Mount Technology) là công nghệ lắp ráp linh kiện trực tiếp trên bề mặt PCB, với quy trình điển hình gồm chuẩn bị PCB, in kem hàn, kiểm tra kem hàn, đặt linh kiện, hàn reflow và kiểm tra sau hàn.
Giá trị của SMT không chỉ nằm ở khả năng đặt linh kiện nhanh mà còn ở việc tạo ra một quy trình lắp ráp có độ chính xác, mật độ cao và khả năng tự động hóa. Đây là nền tảng quan trọng của nhiều dây chuyền sản xuất PCB hiện đại, đặc biệt với các sản phẩm yêu cầu bo mạch nhỏ gọn và số lượng linh kiện lớn.
